SB861型精密交直流電源產品詳細說明：

一、概述

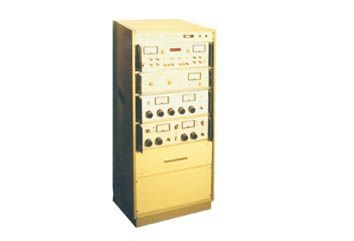

SB861型精密交直流電源由YS106B型單相程控工頻功率電源，YJ85型高穩定度直流穩壓源，YJ86型高穩定度直流穩流源和機柜組成組合抽屜式。該套精密電源具有交直流高電壓大電流分別連續輸出可調，需外接YJ5型電壓調整器和YJ6型電流調整器，是XF1b型交直流精密電表校驗裝置的配套電源，移動方便，自身功率大，帶負載能力強，失真度小，穩定性好，尤其是交流采用計算機程控鍵盤調節輸出，相位誤差小，操作方便。根據該套電源穩定性指標選配適當交直流標準表，可作為各省市計量測試所，電力系統以及大中型企業電氣計量，電工實驗室和儀表生產廠等單位檢測0.1級以下交直流電壓，電流，功率，功率因數，頻率，相位等儀表的精密工作電源。

SB861型精密交直流電源技術指標

產品型號   技術指標	SB861型精密交直流電源
	YS106B型 相程控工頻功率電源	YJ85型 穩定度直流穩壓源	YJ86型 高穩定度直流穩流源
輸出電流 及穩定度	(1，2.5，5，10，20A)60VA <0.02%	300mA	0-10A <0.005%
輸出電壓 及穩定度	(75,100,150,300,600V)60VA <0.02%	0-600V或雙路300V < 0.005%	10A/6V5A/12V1A/60V
調節細度	相位0.1*1*10* 頻率0.01Hz0.1Hz1Hz 電流電壓0.1%1%10%	電壓0.01%	電流 0.01%
頻率范圍 及穩定度	45Hz-65Hz < 0.01%/3min
相位范圍 及穩定度	0-360* <0.01*/3min
波形失真度	電壓<0.2%，電流<0.3%(純阻)
時間漂移	<0.02%V/2min<0.02%I/2min	< 0.005%V/10min	< 0.005%V/10min
紋波電壓		<2mv（有效值）	<1mv（有效值）
重量(Kg)	28	28	18
外形尺寸 L*b*h (mm)	480*480*150	480*480*160	480*480*160
	560*580*1250

三、成套性
SB861型精密交直流電源或YS106B型單相程控工頻功率電源配我廠生產的PF108型數字式交流多功能表（該表電壓、電流量程自動轉換，一機多用，操作簡單，穩定性好,帶計算機接口。精度0.1級，量程650V、20A）可同時測量交流電壓、電流、功率因素、頻率、相位和直流電壓等七種電量參數。
SB861型精密交直流電源或YS106B型單相程控工頻功率電源配我廠生產的PS74型單相標準功率電能表（該表采用微機智能化數字控制。具有精度高、線性好、自動化程度高。精度0.05級，量程220V、5A）。適用于單相電能表及功率表的校驗。
SB861型精密交直流電源專配我廠生產的XF1ｂ型交直精度電表校驗裝置（采用傳統電工方式，測量精度高。交流0.05級，直流0.03級，交流輸出600V，20A。直流輸出600V，10A）。可校驗精密交直流電流表、電壓表、功率表和功率因素表、頻率表、相位表等專用儀表。如需要校驗音頻電量儀表也可以將YS106B型單相程控工頻功率電源改為YS37型音頻功率電源（該高精度音頻交流電源可作精密電表校驗裝置的配套電源，也可單獨為其它電表提供高穩定度測試電源，輸出1000V、20A 、0.02％/3min．頻率45Hz ~10kHz）
