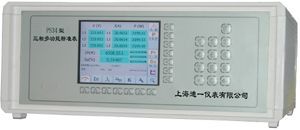

PS34型三相多功能標準表（改進型0.02級）產品詳細說明：

PS34 型三相多功能標準表 該產品采用先進的 DSP 技術、寬量程技術、嵌入式計算機技術設計，以及溫度自平衡技術，重量輕，體積小，指標領先，功能豐富，界面新穎，使用方便，工作可靠。 可廣泛應用于電能計量行業、電能實驗室和其他相關部門，既可以在實驗室使用，又能攜帶至現場工作。
功能特點
寬量程測量：電壓信號測量范圍（相電壓） 1 ～ 480V ，電流信號測量范圍 1mA ～ 120A 。
多方式測量：可在單相、三相 Y/ Δ等各種接線方式下對交流電壓、電流、功率（有功功率、無功功率、視在功率）及電能進行 4 象限測量；其中無功功率及電能可進行真無功、跨相無功、人工中性點無功等多方式測量。
多功能測量：除測量交流電壓、電流、功率、電能外，還可測量功率需量、頻率、相位、功率因數、功率穩定度、電壓電流的幅度不對稱度及相位的不對稱度、波形失真度、空間磁感應強度、電能表檢定裝置同名端壓降、被檢表電能脈沖常數等多種參數。
基波功率測量：可進行通常的全功率測量（包括基波和各次諧波的功率），也可進行基波功率測量（在含諧波的信號中僅測量其中的基波功率成分）。
諧波功率測量：可測量 2 ～ 50 次諧波功率。
諧波分析：可分析工頻電壓、電流的 50 次以下諧波。
電能誤差校驗：可校驗電能表及電能表檢定裝置的電能計量誤差和標準偏差估計值。
數據和圖形顯示：可直觀顯示測量工作狀態和多種測量數據。可直觀顯示實測電壓、電流波形圖、電壓、電流相位矢量圖、諧波成分直方圖。配置 6 寸 640*480 點陣 TFT 真彩色液晶顯示器，顯示清晰鮮明，色彩豐富。
操作：人性化設計，功能合理組合，“一指鍵”轉換，操作非常簡捷。
記錄和 檢索 ：可對測量界面進行實時記錄，并可 檢索查閱 。
接線：寬量程電流輸入端子共用，改變電流無須改變接線，方便使用。
常數：具有自動常數 ( 高頻功率脈沖 ) 和任意人工常數 ( 低頻功率脈沖 ) 。
多用途：可作為標準表，也可作為電能表檢定裝置測試儀。可單獨使用，也可與 PC 機通訊遙控使用，還可配裝檢定裝置使用。

技術指標
信號范圍
電壓： 1 ～ 480V A.C. （相電壓）
電流： 0.001 ～ 120A A.C.
頻率： 40 ～ 70Hz
輸入脈沖： max.120kHz （ TTL ）
輸出脈沖：使用自動常數，在額定量程時， f out 為 100kHz （ TTL ）；
使用人工常數時，在額定量程時， f out 為 0.02Hz-1kHz （ TTL ）。
準確度
電壓測量（ RMS ）： 測量范圍（ V ） 誤差（ Rd % ）
0.02 級 0.01 級
30 ～ 480 ± 0.02 ± 0.01
5 ～ 30 ± 0.05 ± 0.02
1 ～ 5 ± 0.1 ± 0.05

電流測量（ RMS ）：
測量范圍（ A ） 誤差（ Rd % ）
0.02 級 0.01 級
0.1 ～ 120 ± 0.02 ± 0.01
0.01 ～ 0.1 ± 0.05 ± 0.02
0.002 ～ 0.01 ± 0.1 ± 0.05

有功功率 / 電能測量： 測量范圍 誤差（ Rd % ）
電壓（ V ） 電流（ A ） 0.02 級 0.01 級
30 ～ 480 0.1 ～ 120 ± 0.02 ± 0.01
0.01 ～ 0.1 ± 0.05 ± 0.02
0.002 ～ 0.01 ± 0.1 ± 0.05

無功功率 / 電能測量： 測量范圍 誤差（ Rd % ）
電壓（ V ） 電流（ A ） 0.02 級 0.01 級
30 ～ 480 0.1 ～ 120 ± 0.05 ± 0.02
0.01 ～ 0.1 ± 0.1 ± 0.05
0.002 ～ 0.01 ± 0.2 ± 0.1

頻率測量： 測量范圍（ Hz ） 分辨率 （ Hz ） 誤差（ Hz ）
40 ～ 70 0.0001 ± 0.01

相位測量： 測量范圍（°） 分辨率 （°） 誤差（°）
0 ～ 360 0.001 ± 0.05

磁感應強度測量：
測量范圍（ mT ） 誤差
0.001 ～ 0.25 ± 10% ± 0.001 mT

同名端壓降測量： 測量范圍（ mV ） 誤差
0 ～ 200 ± 5% ± 1 mV

諧波電壓測量： 諧波次數 諧波含量
（相對基波） 誤差
2 ～ 10 次 ≤ 30 ％ 0.1 ％
11 ～ 21 次 ≤ 30 ％ 0.2 ％
22 ～ 50 次 ≤ 30 ％ 0.5 ％

諧波電流測量： 諧波次數 諧波含量
（相對基波） 誤差
2 ～ 50 次 ≤ 50 ％ 0.1 ％

工作環境
溫度： 15 ～ 30 ℃（檢定溫度 23 ± 1 ℃） 寬溫型： 10 ～ 43 ℃
濕度： 45 ～ 80%R.H
輔助電源： 220V ± 10% 、 50Hz ± 1%
工作頻率： 45 ～ 65Hz
其 他
溫度系數： 0.0015%/K 0.0002 ％ /K （寬溫型）
預熱時間： 30 minutes 0 minutes （寬溫型）
功耗： 50W
外部尺寸： 450*180*380mm
重量： 12 kg
