產品名稱：

ALH-0.66I系列電流互感器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 低壓電流互感器

參考價格：

廠價直銷

產品品牌：

上海二工電氣

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

ALH-0.66I系列電流互感器產品詳細說明：

ALH-0.66I系列電流互感器以其磁路設計新穎，補償方法先進，工藝技術精湛，性能安全可靠，外形小巧美觀，一般作控制、保護、測量用。

外殼選用高強度阻燃PC，全封閉結構、阻燃等級V1；
內部鐵心選用優質取向硅鋼片；
線徑嚴格按照經濟電流密度選定，確保溫升更少；
先進可靠的檢測設備，保證符合質量標準；
方圓孔型，適用于單根、多根電纜穿越或單根母排穿越；
產品系列全、規格多，適用面廣；
提供了加大容量型（30Ⅰ-Ⅰ）。

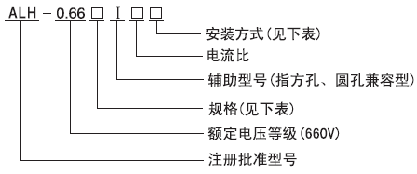

ALH-0.66Ⅰ型電流互感器型號說明

寸規格型號	外形尺寸			穿孔尺寸		安裝尺寸	安裝方式
寸規格型號	W	H	D	E	Φ	M	安裝方式
30Ⅰ	59	78	30	30.5	23	31	A.B.C
30Ⅰ-Ⅰ	59	80	45	30.5	23	31	A.B.C
40Ⅰ	75	97	44	42	30.5	45	A.B.C
60Ⅰ	102	126	46	61.5	45	62	B.C
80Ⅰ	118	138	45	81.5	52	60	B.C.E
100Ⅰ	147	162	45	101.5	62	80	B.C.E

技術參數

一次電流	5～3000A
二次電流	5A、1A
額定電壓	AC 660V
額定功率	50～60Hz
環境溫度	-30℃～＋70℃
最高耐溫	120℃
海拔高度	≤3000m
共頻耐壓	3000V 1min 50Hz(外殼與二次線圈間）
絕緣等級	E

技術參數

1、注明互感器的型號、規格、電流比、準確度等級和二次額定容量

2、注明安裝方式。（如不注明本公司按自己規定提供）

3、特殊規格可定制。

規格型號		30Ⅰ		30Ⅰ-Ⅰ		40Ⅰ		60Ⅰ		80Ⅰ		100Ⅰ
可使用母排的規格及根數		30×10 1根		30×10 1根		40×10 1根		60×10 1根或60×6 2根		80×10 1根或60×10 2根		100×10 1根或80×10 2根
準確度等級		0.5	1	0.5	1	0.5	1	0.2	0.5	0.2	0.5	0.2	0.5
額定電流比	穿芯匝數	額定容量(VA)
15/5	5				2.5		2.5
20/5	4				2.5		2.5
25/5	3				2.5		2.5
30/5	3				2.5		2.5
40/5	2				2.5		2.5
50/5	2				2.5		2.5
60/5	2				2.5		2.5
75/5	1				2.5		2.5
100/5	1		2.5	2.5	5		2.5
150/5	1	2.5		2.5	5	2.5			2.5
200/5	1	5		5	10	5			5
250/5	1	5		5	10	5			5
300/5	1	5		5	10	5			5		5
400/5	1	5		5	10	5			5		5
500/5	1					10			10		10
600/5	1					10			10		10		10
750/5	1					10			10		10		10
800/5	1					10			10		10		10
1000/5	1							15		15		15
1200/5	1							20		20		20
1500/5	1							20		20		20
2000/5	1							40		40		40
2500/5	1									40		40
3000/5	1											40

5/1	3				0.1
10/1	2				0.1
15/1	1				0.1
20/1	1				0.1
25/1	1				0.1
30/1	1		0.1	0.1	0.2	0.1
40/1	1		0.1	0.1	0.4	0.1
50/1	1	0.2		0.2	0.4	0.2
60/1	1	0.2		0.2	1	0.2
75/1	1	0.2		0.2	1	0.2			0.2
100/1	1	0.2		0.2	2.5	0.2			0.2
150/1	1	2.5		2.5	5	2.5			2.5		2.5
200/1	1	5		5	10	5			5		5		5
250/1	1	5		5	10	5			5		5		5
300/1	1	5		5	10	5			5		5		5
400/1	1					10			10		10		10
500/1	1					10			10		10		10
600/1	1					10			10		10		10
750/1	1					10			10		10		10
800/1	1					10			10		10		10
1000/1	1								10		10		10
1500/1	1							20		20		20
2000/1	1							20		20		20
2500/1	1											20
3000/1	1											20

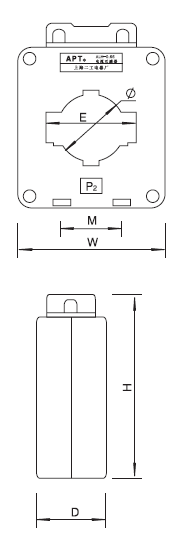

ALH-0.66I系列電流互感器（示意圖）
