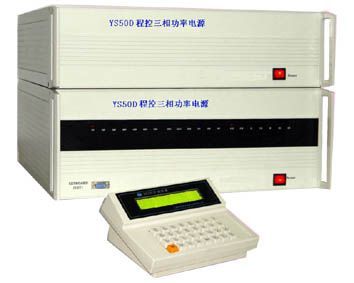

YS50D型程控三相中頻功率電源產品詳細說明：

一. 概述
YS50D型程控三相中頻功率電源 由數字信號源與功率放大器構成 ， 具有 量程寬 、 功能齊全 、 顯示直觀 、 操作方便 ， 各項技術指標長期穩定、使用壽命長 等特點 。 同時內部提供良好的保護系統 ， 包括電壓輸出短路 、 電流輸出開路 、 超溫保護等措施 ， 使用安全可靠 。 本電源是 用于校驗交流電壓表 、 電流表 、 相位表 、 功率因數表 、 單、三相有功功率表 、 無功功率表 、 交流電量變送器 、 電力負荷變送器 、 功率繼電器 、 工頻和中頻指示電表的專用電源 ， 因而在各計量檢測部門 、 中心試驗室 、 工礦企業 、 大專院校等單位廣泛使用 。

二. YS50D型程控三相中頻功率電源技術指標
頻率范圍： 40.00HZ － 450.0HZ
頻率指示誤差： 5×10 -4
額定輸出電壓范圍 ( V ) ： 75-150-220-380-450-600-750
額定輸出電流范圍 ( A ) ： 0.1-0.5-1.0-2.5-5.0-10.0-20.0
最大輸出幅值：額定量程的 120%
放大器輸出幅值不穩定度：每 2 分鐘變化不大于 0.0 1%
每相功率穩定度不大于： 0.01 % ／ 2 分鐘 ( COS φ = 1 )
電壓源每相最大輸出功率： 20VA
電流源每相最大輸出功率： 30VA
放大器幅值輸出調節細度： 2.0×10 -5
輸出波形失真度 （ 電壓 ， 電流 ） ：不大于 0.3%
相位調節范圍： 0 － 360° － 0 ( 有超前 、 滯后指示 )
相角對稱度 ： 120 ° ±0.5 °
頻率、相位調節細度：40 .00H z － 99.99H z 0.01H z 0.1° 100.0H z － 450.0H z 0.1H z 0.1°
相位不穩定度：每 2 分鐘變化不大于 0.3°
市電同步功能 ( 消除拍頻影響 ) ：有
負載調整率：負載變化 ±10 ％ 時 ， 輸出幅值變化小于 0.05 ％
電壓調整率：電源電壓變化 ±10% 時 ， 輸出幅值變化小于 0.02%
供電電源： 220V±10 ％， 50Hz±1Hz ( 確保穩定性電壓 220V±2%)
消耗功率：小于 500W
使用環境溫度： 5-40 ℃ （ 確保穩定度溫度為 20±2 ℃ ）
相對溫濕度 20-80%
接 口： RS-232C

外形尺寸：寬 480 ×深 480 ×高 180 MM 3 ( 信號源＋ A 相功放 )
寬 480 ×深 480 ×高 133 MM 3 ( B 、 C 相功放 )
重 量： 15Kg ( 信號源＋ A 相功放 ) ＋ 15Kg ( B 、 C 相功放 )
