UH501系列小巧型壓力變送器

一、UH501系列小巧型壓力變送器
特點
* 高精度0.5級 * 測量范圍0-60MPa
* 高穩定性 0.2%/年 * 二線制4-20mA輸出信號
* 卓越的抗腐蝕性能 高性能價格比 耐振、抗射頻電磁干擾
* 抗過載、抗沖擊、抗雷擊

二、概述
UH501系列壓力變送器是壓阻式壓力傳感器為敏感元件組裝的一種高性能價格比的工業通用壓力變送器，它具有性能穩定可靠、高耐腐蝕性、結構堅固緊湊等特點，在對壓力測量要求較高的石化、電站、氣體，水處理、食品加工及其它所有工業場合有著廣泛的應用，并在行業內享有很高的聲譽。
UH501系列變送器的核心部件式隔離式壓阻傳感器組件，該組件的敏感元件是利用單晶硅的壓阻效應，在硅片上擴散一個有源四臂電阻應變橋路，被測壓力通過由電子束封焊的隔離膜片和灌充的硅油傳遞到敏感元件上，由于壓阻效應，應變橋路失橫，敏感元件輸出一個與被測壓力線形變化的電信號，經溫度補償后，輸出給電子放大器，由電子放大器放大，調零調滿后輸出一個標準的4～20mA二線制信號。
電子放大器設計有反向二極管，穿心式電容及瞬變電壓抑制二極管從而獲得高性能的反向保護功能，抗射頻抗電磁干擾、過壓保護性能。 變送器外殼采用低銅鋁合金，接觸工藝介質部分為316材料。 　
三、應用場合
UH501系列變送器廣泛應用于石化、電站、化工、食品加工等工業場合。
*過程控制 *化學制品和化學工業
*結構設備及自動工業 *氣動和壓力機
*機器設備及自動裝置 *裝載裝置和制動裝置
*液壓和氣動設備 *侍服閥門和傳動 　

四、主要技術指標
測量范圍：0～60MPa
輸出信號：二線制 4～20mA
過壓壓力：額定壓力過載值在下述數值范圍內時工作性能不受影響
0～35kPa至0～20MPa為3倍額定壓力（Max）
0～35kPa為2倍額定壓力（Max）
供電電源：標準24VDC
負載電阻滿足負壓曲線時可工作在20～36V
精度特級：0.2級
非線形：≤±0.2%FS； ≤±0.5%FS；
穩定性： 長期穩定性 0.2 %FS/年
溫度影響：滿量程溫度系數 ±0.3%（量程代號00加倍）
滿量程遲滯 ±0.3%（量程代號00加倍）
負載影響：≤5×10-4/100艦
安裝位置影響：小于200kPa的變送器在安裝時零位可能產生微小變化，這可通過調節零位電位器消除。
抗射頻干擾：在1MHZ ～1GHZ時3v/m射頻干擾對量程變化量不大于0.1%
外磁場強度：能在400A/m場合中使用
振動影響：能在振動頻率10～60HZ位移幅值0.07mm及振動頻率60～150HZ，加速度幅值9.8m/s2的環境中使用。
壓力接口連接：外螺紋有M20×1.5、1/2-14NPT、G1/2（可按用戶要求訂制）
內螺紋有1/4NPT、G1/4
重量： 0.8kg 　

五、安裝與接線
UH501系列壓力變送器可直接安裝在適當?shù)慕涌诼菁y上，安裝位置對測量基本沒有影響。安裝力矩：50Nm。

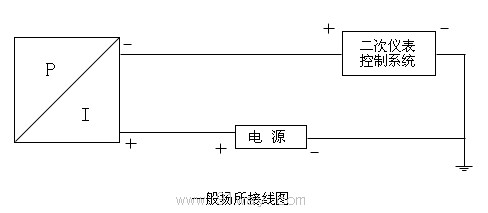

一般系統連接如下圖所示：
