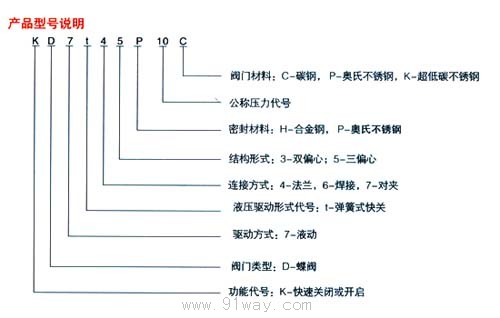

KD7t44/3/5/P型彈簧式緊急切斷快關蝶閥產品詳細說明：

KD7t44/3/5/P型彈簧式緊急切斷快關蝶閥產品結構特征 :
在煤氣余熱發電系統和抽汽供熱式汽輪機系統中，本系列閥門作為系統安全的保障，得到了日益廣泛的應用。其關閉迅速、流通阻力小、截止可密封等優良性能使其可以代替原來系統設計中的電動截止蝶閥和止回閥使用。

用途 :
KD7t44/3/5/P型彈簧式緊急切斷快關蝶閥主要用在熱電廠并聯機組和煤氣余熱發電機組上，用以作為保護系統安全的緊急切斷閥門。

特點 :
1、快速關閉時間可達O.5，緊急切斷安全可靠。
2、三偏心金屬密封結構，啟閉輕便靈活，密封零泄露。
3、常溫介質可選用雙偏心軟密封結構，造價低，密封可靠。
4、關閥末端緩沖，有效避免閥門慣性中擊。
5、可以用彈簧實現快關，也可以用蓄能器實現快關，兩種型式異曲同工，同樣安全可靠。

采用標準 :
設計參照：GB/ 12238-989；JB/ 5299；JB/527-997
法蘭連接：GB/ 72416-1998；GB/9113-2000；
結構長度：GB/ 12221- 989；
壓力試驗：GB/ 13927-992

主要技術參數：

稱壓力 MPa		0.6	1.0	1.6	2.5
公稱通徑 mm		400～1600
試驗壓力 MPa	強度試驗	O.9	1 .5	2.4	3.75
	密封試驗	O.66	1.1	1.76	2.75
工作壓力		O.6	1.0	1.6
適用介質		水、蒸汽、煤氣
適用溫度		軟密封：≤ 80%硬密封：≤25%

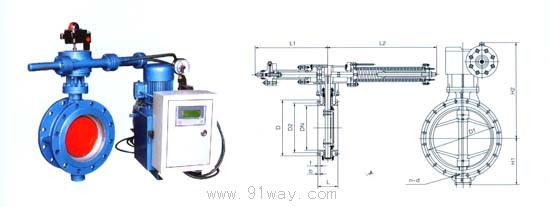

KD7t44/3/5/P彈簧式緊急切斷快關蝶閥主要外形尺寸

DN	PN	L	L1	L2	H1	H2	法蘭連接尺寸	備注
400	0.6	216	966	1449	320	780	GB/T 17241 GB/T 9113
	1.0	216	966	1449	330	785
	1.6	216	966	1449	345	800
450	0.6	222	966	1449	370	805
	1.0	222	966	1449	380	810
	1.6	222	966	1449	395	835
500	0.6	229	966	1449	400	898
	1.0	229	966	1449	410	898
	1.6	229	966	1449	425	898
600	0.6	267	966	1449	440	898
	1.0	267	966	1449	460	920
	1,6	267	1150	1820	470	1020
700	0.6	292	966	1449	436	950
	1.0	292	1150	1820	550	1075
	1,6	292	1150	1820	570	1100
	0.6	318	1150	1820	625	1142
800	1.0	31 8	1150	1820	640	1158
	1.6	31 8	1150	1820	660	1183
900	0.6	330	1150	1820	700	1190
	1.0	330	1150	1820	710	1210
	1.6	330	1150	1820	725	1239
1000	0.6	410	1150	1820	760	1250
	1.0	410	1150	1820	770	1275
	1.6	410	1360	2180	790	1306
1200	0.6	470	1150	1820	875	1360
	1.0	470	1360	2180	890	1385
	1.6	470	1360	2180	91 5	1418
1400	0.6	530	1360	2180	1000	1478
	1.0	530	1360	2180	1020	1510
	1.6	530	1360	2180	1045	1546
1600	0.6	600	1360	2180	1120	1599
	1.0	600	1360	2180	1140	1639
	1.6	600	1610	2520	1170	1738

注：可根據用戶要求從 DN250-3000生產GBl2221-89長系列，從DNl200-3000帶底腳的需注明。
