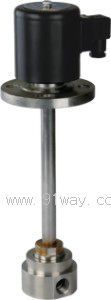

ZCLD型超低溫電磁閥產品詳細說明：

ZCLD型直通式超低溫電磁閥，是由交流或直流電源供電，用來接通或切斷介質在管路中的流通。此閥可用在控制液氮、液氧（需進行脫脂處理）或其他-196℃的介質流通管道中，此閥動作靈敏、性能可靠，深受用戶的歡迎和好評。

ZCLD型超低溫電磁閥可以根據用戶的要求定制恒溫桿的尺寸，并可以不加裝法蘭盤。

該閥的具體技術參數如下：
ZCLD型超低溫電磁閥公稱通徑：DN3~DN25；
公稱壓力：0~1.6Mpa
介質：液氮、液氧
溫度：-196℃
電壓：AC220V 380V DC24V
材質：不銹鋼
控制方式：常閉、常開、防爆

ZCLD型超低溫電磁閥工作原理：本系列電磁閥是一種直動式自動閥門，當未通電時，主閥口受活動鐵芯自重和彈簧的作用力而牌關閉狀態。當電磁閥線圈通電時，線圈激磁回路形成磁場并產生磁力，活動鐵芯受電磁力的吸引克服了自重與彈簧的阻力而上升，帶動閥桿上移直接打開主閥口，形成通路；斷電后，活動鐵芯在彈簧力的作用下而下移，閥桿受向下的壓力而關閉主閥口，閥口斷流，電磁閥處于關閉狀態（常開閥與此相反）。

操作式

常閉

通電打開、斷電關閉

參數↓型號→

ZCLD

介質溫度

-196℃~+60℃

使用介質

液氮、液氨、制冷劑等超低溫液體或氣體

通徑

3

6

8

10

15

20

25

32

40

50

連接尺寸(G)

1/4

3/8

1/2

3/4

1

1-1/4

1-1/2 2

2

壓力（Mpa）

0~1.6

0.03~1.6

關閉時間

AC：40W、DC：45W

AC：44W、DC30W

電壓偏差

允許波動±10%

材 料

閥體

不銹鋼

密封

金屬硬密封

環境溫度

-20~60℃

連接方式

內螺紋·法蘭

電氣連接

接線盒電纜插座，接線方式詳見68頁圖三所示，防護等級IP65

使用電壓

AC220V  50Hz/60Hz、DC:24V·其余根據要求

特殊選配

BZCLD防爆電磁閥

ZCLD-F

用于易燃易爆場合，防爆等級:dIIBT4

法蘭連接

安裝提示

優先采用線圈豎直向上，亦可根據需要安裝
