ZQP型蒸汽排氣消聲器產品詳細說明：

ZQP型蒸汽排氣消聲器

在蒸汽和空氣放空時產生的噪聲，是工業生產中常遇到的一種噪聲源，這種噪聲十分強烈，對人們的健康危害極大。本ZQP型蒸汽排汽消聲器系列是降低這種噪聲的有效設備。

（一）消聲器的種類
1、蒸汽排汽消聲器
適用于鍋爐、汽輪機、蒸汽發生器及蒸汽管網的蒸汽排氣放空。也可適用開其它氣體（如空氣、過熱蒸汽、飽和蒸汽、氮、氧等），也可用于各種空壓機、鼓風機的多余氣體排放消聲。目前國內生產的消聲器有ZQP系列和ZX系列兩種。

2、氣體排空消聲器
適用于各種氣體（如空氣、氮、氧）的排氣放空。如YAP型。

3、油浴式消聲器過濾器
是空氣機降低噪聲的主要輔助設備之一，其功能為過濾大氣中的粉尖等雜質，同時降低壓縮吸氣口的噪音。廣泛用于活塞式空壓機站及氮--氧氣站。如YZG型。

4、電機消聲器的選用
DX系列消聲器適用于消除電動機噪聲。

（二）消聲器的選用
⑴選用蒸汽消聲器應按表列的壓力等級型號選用，不得超過表列壓力和溫度。當使用的壓力、溫度與表列型號的壓力、溫度不一致時，流量按下列公式進行核算：


式中：G0、P0、V0--消聲器的排放流量、蒸汽壓力（絕壓）、蒸汽比容；
G1、P1、V1--實際使用消聲器處的排放量、蒸汽壓力（絕壓）、蒸汽比容；
（單位應一致）

⑵消聲器用于空氣中，其流量可按下列公式換算：



式中：G0、P0、V0--蒸汽的流量、壓力（絕壓）、比容；
Ga、Pa、Va--空氣的流量、壓力（絕壓）、比容；
（單位應一致）

Va--排放空氣的體積流量，Nm3/h。
⑶消聲器應立式安裝，是否需要支承需視消聲器的質量、排放管道的剛度，應力的大小等因素由安裝使用者確。消聲器本身的反應和振動不大。
⑷消聲器不得裝于室內，應放在窒外空曠處。
⑸油浴式消聲過濾器應與相應排氣量的空壓機配套。過濾器一般安裝在室外，其進氣管口應高于房屋頂面1m以上，并設置防雨罩。

（三）蒸汽消聲器

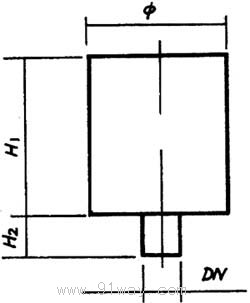

⑴ZQP型蒸汽消聲器的外形如圖所示，其外形尺寸見表。


ZQP型蒸汽排汽消聲器外形尺寸

型號	排氣量 t/h	適用壓力 MPa	外形尺寸				重量 kg
			DN	￠	H	H
ZQP-2/1.3 ZQP-3/1.3 ZQP-5/1.3 ZQP-8/1.3 ZQP-10/1.3 ZQP-15/1.3 ZQP-20/1.3 ZQP-30/1.3 ZQP-35/1.3	2 3 5 8 10 15 20 30 35	1～1.3 1～1.3 1～1.3 1～1.3 1～1.3 1～1.3 1～1.3 1～1.3 1～1.3	40 50 65 80 100 100 125 150 150	410 425 500 540 560 620 740 880 915	600 600 600 700 800 900 1000 1100 1200	100 100 100 100 100 100 100 100 100	56.9 61.7 92.8 99 117 133.3 204 287 318.9
ZQP-4/0.45 ZQP-0.2/0.8	4 0.2	0.45 0.8	108 32	450 370	720 600	130 165	78 43.3
ZQP-6/3.9 ZQP-8/3.9 ZQP-10/3.9 ZQP-15/3.9 ZQP-20/3.9 ZQP-25/3.9 ZQP-30/3.9 ZQP-35/3.9 ZQP-65/3.9	6 8 10 15 20 25 30 35 65	3.5～3.9 3.5～3.9 3.5～3.9 3.5～3.9 3.5～3.9 3.5～3.9 3.5～3.9 3.5～3.9 3.5～3.9	50 65 65 80 80 100 100 125 150	535 665 695 825 975 990 1035 1135 1375	600 700 700 800 1000 1000 1300 1300 1900	100 100 100 100 100 100 100 100 100	91 146 176 221 302.8 332.5 403.7 472.6 391.5
