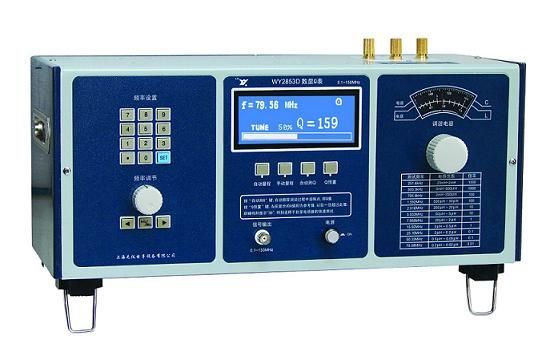

WY2853D型數顯Q表(50kHz-150MHz)產品詳細說明：

WY2853D型數顯Q表(50kHz-150MHz)是一種基于串聯諧振原理工作的50kHz～150MHz高頻阻抗測量儀器，對電感器，電容器，絕緣材料等進行高頻的有效電感，Q值，電容值和ε，tanδ測量。WY2853D數顯Q表在原有 WY2853 Q表基礎上進行了智能數字化，拓寬了測量范圍，機械結構長壽命方面等進行了提高，本Q表依照國家計量檢定規程：“JJF1073-2000高頻Q表校準規范”執行。

一 特點：
◎ 本公司創新的自動Q值讀取技術，使測Q精度和速度大大提高。
◎ DPLL合成發生測試信號，數字設置和連續調節信號頻率。
◎ 調諧回路殘余電感8nH，保證高頻時直讀Q值的誤差較小。
◎ 特制LCD屏菜單式顯示多參數：Q值，測試頻率，調諧狀態等。
◎ Q值量程自動/手動量程控制。
◎ 數字化Q值預置，能提高批量測試的可靠性和速度。
◎ 獨立50kHz～150MHz信號源輸出口，所以本機又是一臺150MHz的合成信號源，頻率準確度±50ppm，穩定度±10ppm。

二 WY2853D型數顯Q表(50kHz-150MHz)主要技術指標：
2.1 工作頻率范圍：50kHz～150MHz，五位有效數顯。
2.2 Q值測量范圍： 1～1000；分1～30，10～100，30～300，100～1000 四檔。
2.3 Q值固有誤差： ±5%±3% 滿刻度值。
2.4 有效電感測量范圍： 0.02µH～200mH。
2.5 電感測量誤差：≤3%±0.01µH
2.6 調諧電容特性：
2.6.1可調電容范圍：13pF～220 pF。
2.6.2 精確度： ±1% 或0.5pF。
2.6.3 電容量測量范圍：1pF～200pF。
2.6.4 電容測量誤差：±1%±0.5pF。
2.6.5 殘余電感值：約8nH。
2.7 Q預置功能：
2.7.1Q預置范圍： 5～999均可。被測件達到預置值后有“GO”顯示和蜂鳴聲提示。不合格件則顯示“NO GO”。
2.8 外形尺寸及重量：415×180×170（mm）,7kg。
