CC-A型超高真空插板閥產品詳細說明：

CC-A型系列超高真空插板閥是通過手柄以螺桿傳動推動鋼球架運動，撐開閥板關閉，又靠彈簧力收攏閥板，打開后再退出的真空閥門。閥門適用于超高真空系統(tǒng)中接通或截止氣流之用。
適用的工作介質為潔凈的空氣和非腐蝕性氣體。

CC-A型超高真空插板閥主要技術性能

適用范圍(Pa)	105～1.3x10-7
閥門漏率(Pa.L/S)	DN≤200為≤1.3x10-7 DN≥250為≤6.7x10-7
閥門烘烤溫度（℃）	≤150(除傳動裝置外)
開閥時閥板兩側壓力差(Pa)	≤2.7x103
閥板密封件	氟橡膠
軸封處密封件	不銹鋼波紋管

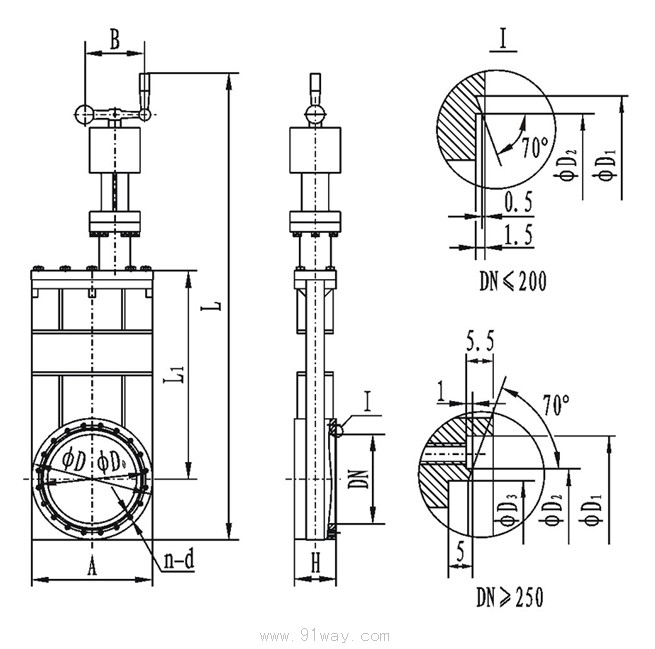

CC-A型超高真空插板閥連接及外形尺寸

型號	通徑(DN)	ΦD	ΦD0	ΦD1	ΦD2	ΦD3	H	A	n-d	L	>L1	B	法蘭標準
CC-50A	50	89	72.4	61.6	55.6	/	60	91	8-M8	493	165	80	GB/T6071
CC-63A	63	114	92.1	82.6	76.6	/	65	105	8-M8	547	190	80
CC-80A	80	130	110	99	93	/	65	130	16-M8	607	225	80
CC-100A	100	152	130.2	120.7	114.7	/	70	152	16-M8	660	267	100
CC-150A	150	202	181	171.5	165.5	/	70	202	20-M8	784	350	100
CC-200A	200	251	231.8	222.3	216.6	/	80	251	24-M8	882	426	100
CC-250A	250	314	288	308	275	271	85	300	24-M10	1146	570	130	JB5278
CC-300A	300	365	338	353	323	318	90	352	32-M10	1206	613	130	/
