GDQ-J(b)-A型氣動高真空擋板閥(帶波紋管密封)產品詳細說明：

GDQ-J(b)-A型系列氣動高真空擋板閥(又稱角閥)采用波紋管密封。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。本閥具有工作平穩、密封可靠、壽命長等一系列優點，是真空設備的自動化首選閥門之一。

閥門適用介質為空氣及非腐蝕性氣體

GDQ-J(b)-A型氣動高真空擋板閥(帶波紋管密封)主要技術性能

適用范圍(Pa)	2x105～1.3x10-6
閥門漏率(Pa.L/S)	≤1.3x10-7
適用溫度（℃）	-25～+40
氣源壓力（MPa）	0.4～0.8
法蘭標準	GB4982
安裝位置	任意
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：不帶反饋信號 特殊指定：磁性開關DC/AC5～240V

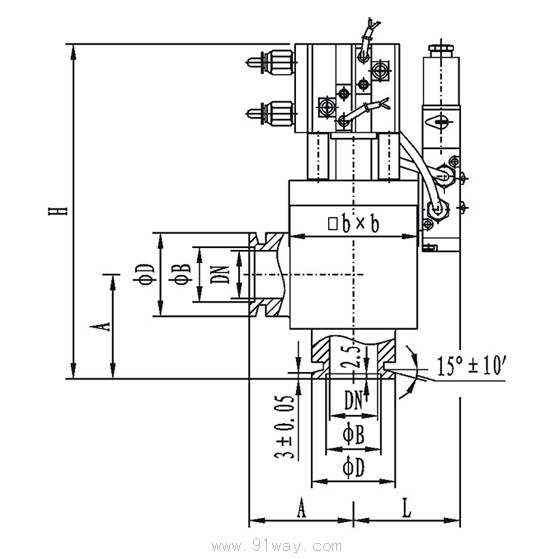

連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	H	A	L	bxb
GDQ-J10(b)A	10	30	12.2	139	40	40	40x40
GDQ-J16(b)A	16	30	17.2	139	40	40	40x40
GDQ-J25(b)A	25	40	26.2	161	50	51	62x62
GDQ-J40(b)A	40	55	41.2	191	65	60	80x80
