GYC-JQ型系列高真空電磁壓差式充氣閥產品詳細說明：

DYC-JQ,GYC-JQ型系列高真空電磁壓差式充氣閥，是安裝在機械真空泵上的專用閥門。安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門能依靠大氣與真空的壓差力使閥板自動關閉，將真空系統封閉，保持其真空度，并將大氣通過閥的節流孔充入泵腔內，從而避免泵油逆流污染真空系統。
適用的工作介質為空氣及非腐蝕性氣體。

GYC-JQ型系列高真空電磁壓差式充氣閥技術性能

適用范圍(Pa)	10 5 ～1x10 -3
閥門漏率(Pa.L/S)	＜1.0x10 -4
電源電壓(V/Hz)	220/50
介質溫度(℃)	-25～+50
開閉時間(S)	≤3
安裝方式	垂直或水平
法蘭標準(V/Hz)	GB4982;JB919

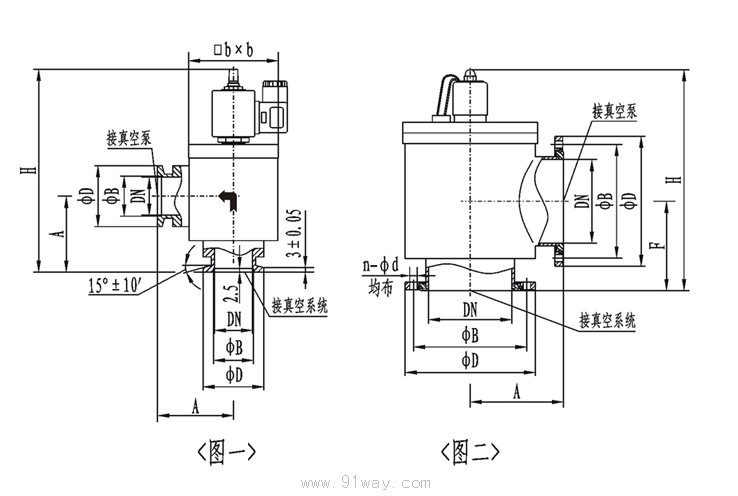

(圖一)KF連接及外形尺寸GB4982

型號	通徑(DN)	ΦD	ΦB	H	A	bxb
GYC-JQ16/KF	16	30	17.2	153	40	37x37
GYC-JQ25/KF	25	40	26.2	155	50	62x62
GYC-JQ40/KF	40	55	41.2	178	65	80x80

(圖二)連接及外形尺寸JB919

型號	通徑(DN)	ΦD	ΦB	H	A	F	n-Φd
DYC-JQ150	150	220	195	370	153	160	8-11
