 產品名稱： GIQ-B型系列氣動高真空蝶閥
型號規格： GIQ-B型系列氣動高真空蝶閥
  放大圖片 放大圖片
產品類別： 常規產品 -- 泵閥管件 -- 真空閥
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916950330
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
GIQ-B型系列氣動高真空蝶閥產品詳細說明：

GIQ-B型系列氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。
適用的工作介質為空氣及非腐蝕性氣體。


GIQ-B型系列氣動高真空蝶閥技術性能

適用范圍(Pa)
105～1.3x10-5
閥門漏率(Pa.L/S)
≤1.3x10-6
介質溫度（℃）

-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠)

氣源壓力（MPa）
0.4～0.6
法蘭標準
JB919
安裝位置
任意
電源電壓

標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等

信號反饋
標準出廠：閥位指示器
特殊指定：微動開關；智能型4～20mA
氣缸可選
標準出廠：雙作用式
特殊指定：?jiǎn)巫饔檬剑ㄓ袕椈煞祷兀?BR>可選常開或常閉


連接及外形尺寸

型號
通徑(DN)
ΦD
ΦB
H
A
L
W
n-ΦC
GIQ-25B
25
70
55
170
22
140
92
4-Φ7
GIQ-32B 32 78 64 173
GIQ-40B 40 85 70 194 164
105
GIQ-50B 50 110 90 205 4-Φ9
GIQ-63B
63
130
110
218
26
GIQ-80B
80
145
125
248
30
190
124
GIQ-100B
100
170
145
260
4-Φ12
GIQ-125B
125
195
170
273
35
GIQ-150B
150
220
195
332
247
140
8-Φ12
GIQ-200B
200
275
250
386
40
302
165
GIQ-250B
250
330
300
466
45
372
198
GIQ-300B
300
380
350
535
55
432
225
8-Φ14
GIQ-400B
400
500
465
631
60
518
243
8-Φ18

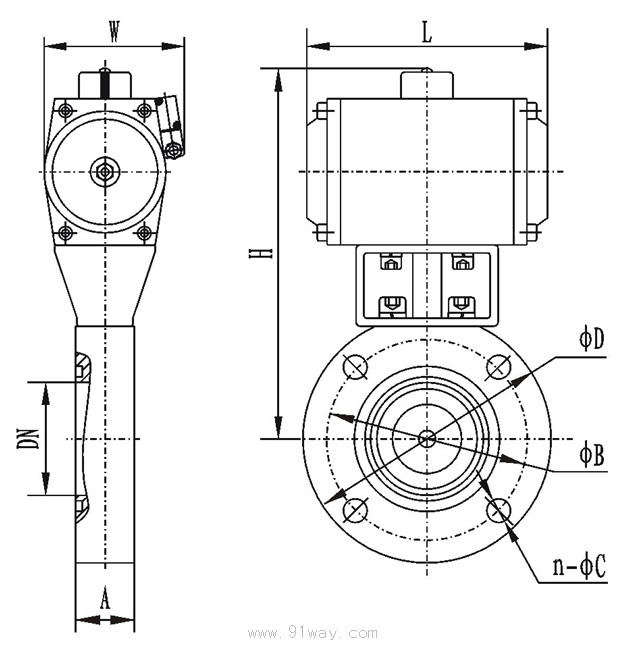

GIQ-B型系列氣動高真空蝶閥外形尺寸

GIQ-B型系列氣動高真空蝶閥
