產品名稱：

35BYG系列步進電機

型號規格：

放大圖片

產品類別：

常規產品 -- 電機產品 -- 混合式步進電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

35BYG系列步進電機產品詳細說明：

35BYG系列步進電機

技術參數

步距角 Step Angle------------------------- 1.8deg
環境溫度 Ambient Temperature---------- -25～+40℃
溫升 Temperature Rise------------------------ 85K
絕緣電阻 Insulation Resistance 500V DC 100MΩ MIN
絕緣等級 Insulation Class---------------------- E

技術數據

電機型號 Model	步矩角 Step angle (º)	機身長 Motor Length L(mm)	相電壓 Rated voltage (V)	相電流 Rated Current (A)	相電阻 Phase Resistance (Ω)	相電感 Phase Inductance (mH)	靜轉矩 Holding Torque (g.cm)	引線數 Lead Wire (NO.)	轉動慣量 Rotor Inertia (g.cm²)	定位力矩 Detent Torque (g.cm)	重量 Motor weight (kg)
35BYG101	1.8	20	11.25	0.45	25	9	500	6	8	50	0.1
35BYG103	1.8	20	6.57	0.73	9	4	650	4	8	50	0.1
35BYG104	1.8	20	10.8	0.4	27	17	650	4	8	50	0.1
35BYG203-01	1.8	26	2.4	1.5	1.6	14	900	4	10	60	0.13
35BYG204-02	1.8	26	6.84	0.76	9	4.8	800	6	10	60	0.13
35BYG205-01	1.8	26	12	0.25	48	17	380	6	10	60	0.13
35BYG207-01	1.8	26	3.2	0.75	4.3	4	700	4	10	60	0.13
35BYG302-01	1.8	28	10.4	0.4	26	10	1000	6	11	80	0.14
35BYG303-02	1.8	28	7	0.54	13	9.5	800	4	11	80	0.14
35BYG304-01	1.8	28	3.5	1	3.5	3.5	1250	4	11	80	0.14
35BYG401-01	1.8	34	12	0.5	24	12	1000	6	13	95	0.17

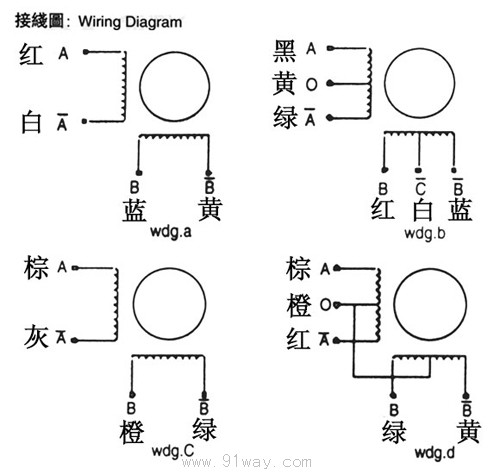

型號	相數	電壓 (v)	電流 (A)	電阻 (Ω)	電感 (mH)	最大靜轉矩 (kg.cm)	重量 (kg)	外形尺寸		接線圖
型號	相數	電壓 (v)	電流 (A)	電阻 (Ω)	電感 (mH)	最大靜轉矩 (kg.cm)	重量 (kg)	L0(mm)	L1(mm)	接線圖
35BYG011	2	9.6	0.4	24	18	0.5	0.1	20	21	wdg.A
35BYG202	2	3.2	0.8	4.5	3.4	0.9	0.12	26.2	21	wdg.A
35BYG205	2	12	0.25	45	30	0.5	0.12	26.2	21	wdg.A
35BYG206	2	3.5	0.8	4.3	4	1	0.12	26.2	21	wdg.A
35BYG208	2	3	0.75	4	4	0.7	0.12	26.2	21	wdg.A
35BYG305	2	12	0.5	20	20	1	0.13	28.2	21	wdg.A
35BYG307	4	15	0.4	30	12	0.7	0.2	28.2	21	wdg.B
35BYG310	2	11.5	0.19	60	52	0.8	0.13	28.2	21	wdg.A
35BYG409	2	7.8	0.32	23	24	1.4	0.2	29.2	21	wdg.A
35BYG411	2	1.6	1.6	1	1.1	0.9	0.2	29.2	21	wdg.A
35BYG505	4	12	0.3	35	30	1.4	0.2	31	21	wdg.B
35BYG506	2	5.4	0.8	6.8	8	2	0.2	31	21	wdg.A
35BYG602	4	9	0.25	36	15	1	0.2	32	21	wdg.B

以上表中所列僅為代表性產品

35BYG系列步進電機

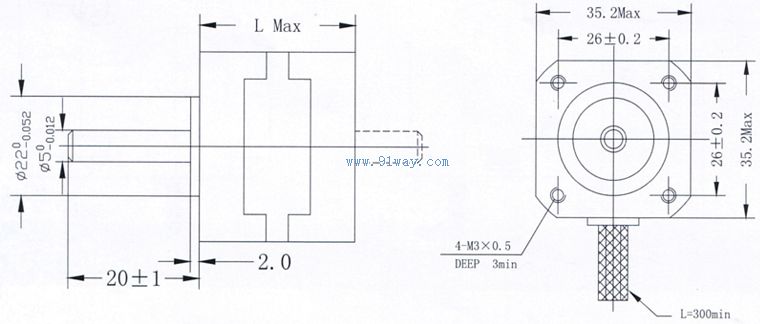

35BYG系列步進電機（示意圖）
