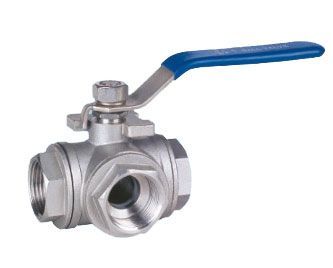

 產品名稱： 1000wog三通不銹鋼球閥
型號規格： 1000wog三通不銹鋼球閥
  放大圖片 放大圖片
產品類別： 常規產品 -- 泵閥管件 -- 球閥
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916950330
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
1000wog三通不銹鋼球閥產品詳細說明：
1000wog三通不銹鋼球閥主要零件材料

序號NO
零件名稱 材質
1 閥體 不銹鋼CF8M/CF8
2 閥蓋 不銹鋼CF8M/CF8
3 球 不銹鋼CF8M/CF8
4 球墊 聚四氟乙烯PTFE
5 閥桿 不銹鋼CF8M/CF8
6 填料 聚四氟乙烯PTFE
7 中口 聚四氟乙烯PTFE
8 大薄片 聚四氟乙烯PTFE
9 壓蓋螺母 不銹鋼CF8M/CF8
10 手柄 不銹鋼CF8M/CF8
11 流向指示牌 ALUMINUM
12 華司 不銹鋼CF8
13 螺帽 不銹鋼CF8
14 鎖定裝置 不銹鋼CF8
15 皮套 塑料
16 盲蓋 不銹鋼CF8M/CF8

L型主要尺寸單位：mm

SIZE d L H D1 B W1 W2 h 重量WT(g)
1/2" 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
3/4" 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
1" 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
11/4" 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
11/2" 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
2" 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450

T型主要尺寸單位：mm

SIZE d L H D1 B F G W1 W2 h 重量WT(g)
1/2" 12.7 75 59 126 71.0 235 37.5 22.4 35.0 10-24UNC 530
3/4" 16 85 64 126 81.5 390 42.5 22.4 35.0 10-24UNC 725
1" 20 100 80 145 102.0 505 51.5 22.4 35.0 10-24UNC 1000
11/4" 25 115 90 145 108.5 510 57.5 25.4 38.0 10-24UNC 2000
11/2" 32 125 96 204 121.0 580 63.0 25.4 38.1 1/4-20UNC 3000
2" 38.1 148 106 204 138.5 655 73.0 25.4 38.1 1/4-20UNC 4650


1000wog三通不銹鋼球閥結構圖及外形尺寸

1000wog三通不銹鋼球閥

1000wog三通不銹鋼球閥
