首頁 您的位置：您的位置：首頁 → 備品配件 → 真空滅弧室 → 陶瓷真空滅弧室 → TD21-40.5/1600-20真空滅弧室
分欄標簽
 產品名稱： TD21-40.5/1600-20真空滅弧室
型號規格： TD21-40.5/1600-20真空滅弧室
  放大圖片 放大圖片
產品類別： 常規產品 -- 備品配件 -- 陶瓷真空滅弧室
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
TD21-40.5/1600-20真空滅弧室產品詳細說明：

TD21-40.5/1600-20真空滅弧室

產品介紹：

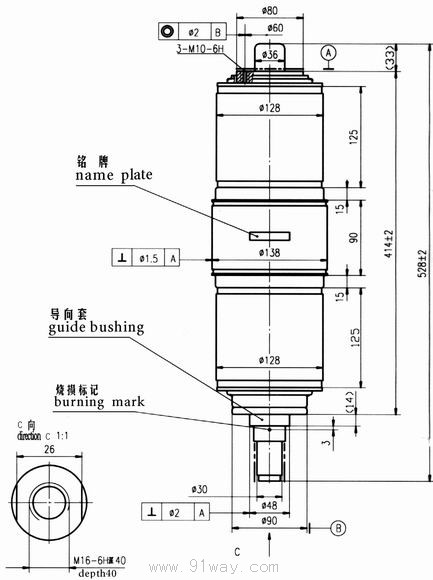

外形尺寸圖

TD21-40.5/1600-20真空滅弧室外形尺寸

參數名稱 參數值 單位
額定電壓 40.5 kV
額定電流 1600 A
額定頻率 50 Hz
短時(1min)工頻耐受電壓 95 kV
雷電沖擊耐受電壓 185 kV
額定短路開斷電流 20 kA
額定峰值耐受電流 50 kA
額定短路關合電流 50 kA
額定短時耐受電流 20 kA
額定短路持續時間 4 s
額定單個電容器組開斷電流 630 A
額定背對背電容器組開斷電流 400 A
額定操作順序 O-0.3s-CO-180s-CO
額定短路開斷電流次數 20 次
機械壽命 10000 次
觸頭自閉力 180±50 N
額定開距下的觸頭反力 300±50 N
額定觸頭壓力下限時的回路電阻 25 μΩ
觸頭允許磨損厚度 3 mm
真空滅弧室內部氣體壓力 0.001 Pa
運動部分的質量 3.67 kg
真空滅弧室質量 12 kg
觸頭開距 22±2 mm
平均分閘速度 1.6±0.2 m/s
平均合閘速度 0.6±0.2 m/s
額定觸頭壓力 2500±200 N
觸頭合閘彈跳時間 2 ms
觸頭合閘和分閘不同期性 2 ms
分閘觸頭反彈幅值 2 mm
外徑 138 mm
安裝高度 414 mm
外形 屏蔽筒外露

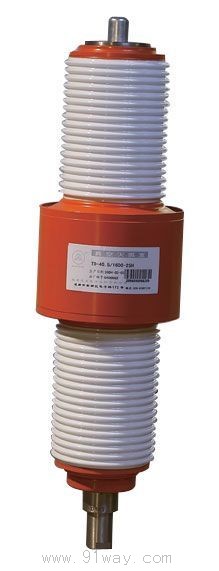

TD21-40.5/1600-20真空滅弧室


TD21-40.5/1600-20真空滅弧室
