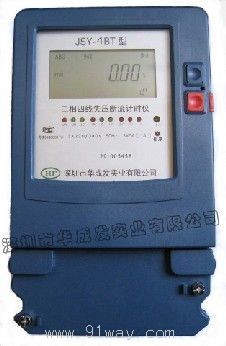

JSY-4BT型全電子失壓斷流計時儀產品詳細說明：

一：概述
JSY-4BT型全電子失壓斷流計時儀（液晶漢顯）是精心設計和制造的新一代產品。該產品用于監視三相三線（三相四線）有功（無功）電度表的運行狀態，當PT回路（一次側或二次側）發生熔斷或完全斷相時，當CT回路發生開路或短路時，該儀表將準確判斷失壓電壓及開路或短路電流之相，并詳細記錄其相應的時間（或kWh）,并具有聲光報警，該產品還具有紅外通訊功能，可連接GSM或CDMA滿足客戶遠程數據快速傳輸，以便幫助電力計量部門對電網進行管理，追補人為的或非人為的漏計電能。當PT回路相序逆相時，該儀表可發出提示，對加強用電管理及提高計量水平等方面有著十分重要的意義，是最理想的電能計量監視儀表。

二：JSY-4BT型全電子失壓斷流計時儀型號規格

型號	類別	標稱電壓	額定電流
JSY-4BS	三相三線	3×100V	3×1A、3×5A
JSY-4BT	三相四線	3×220/380V	3×1A、3×5A
JSY-4BT	三相四線	3×57.7/100V	3×1A、3×5A

三：主要功能
1．失壓計時
當電壓回路（PT）發生失壓時，能及時準確判斷故障的相別，記錄其故障期間的累計時間，最小單位0.01小時。若外接入電能脈沖輸入，則可同時記錄故障發生期間的異常電能量。
2．?dāng)嗔饔?jì)時
當電流回路（CT）發生斷流（各種因素導致的電氣開路）時，能及時準確判斷故障的相別，記錄其故障期間的累計時間。若有接入電能脈沖輸入，則可同時記錄故障發生期間的非正常電能量。
3．故障電量記錄
當儀表接入了電能計量，則故障發生期間，會自動啟動電能計數器記錄異常電量。然后根據記錄的綜合參量換算，從而得到比較精確的電量追補。
4．故障次數記錄
當電壓回路（PT）發生失壓，電流回路（CT）發生開路時，儀表內部啟動故障次數計數器，記錄失壓次數或斷流次數。它是一個輔助參量。
5．相序指示
相序正確時，相序指示燈滅；相序倒錯時，相序指示燈亮。
6．事件記錄
本儀表能按事件發生先后順序及時記錄失壓、斷流的起始日期、起始時間、終止日期、終止時間。事件記錄項多達100項。
7．?dāng)?shù)據通訊
對于有通信功能的儀表，通過儀表RS485通信輔助接線端子，可與通信終端或上位機進行數據通信，在無中繼設備的情況下通信距離大于1200米。

四：JSY-4BT型全電子失壓斷流計時儀主要技術指標

計時準確度		＜0.5s/d
起動電壓		78%Un±2V
返回電壓		85%Un±2V
起動電流		＜0.3%Ib
電流回路阻抗	額定電流為5A時	＜0.05Ω
	額定電流為1A時	＜0.5Ω
計時器容量		0～9999.99小時
計度器容量		0～9999.99kw.h
掉電運行時間		＞180天
掉電數據保存時間		＞50年
電氣參數	工作電壓	Un±20%（Un為額定電壓）
	額定電流	3×1A、3×5A
	絕緣耐壓	＞2000VAC
	電壓回路功耗	＜3VA
	有源電能脈沖輸入	幅度：＜50V   脈寬：≥10ms   頻率：＜50Hz
適用條件	工作溫度	-25℃～+60℃
	工作環境濕度	≤95%
外形尺寸及重量	外形尺寸	246×165×73 mm
	重量	約1.8kg
