首頁 您的位置：您的位置：首頁 → 泵閥管件 → 泵浦產品 → 渣(泥)漿泵 → PNL,PN型泥漿泵
分欄標簽

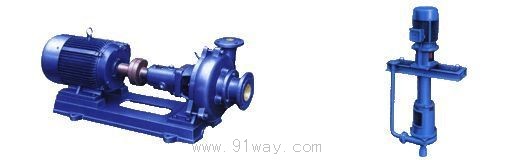

 產品名稱： PNL,PN型泥漿泵
型號規格： PNL,PN型泥漿泵
  放大圖片 放大圖片
產品類別： 常規產品 -- 泵閥管件 -- 渣(泥)漿泵
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916950330
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
PNL,PN型泥漿泵產品詳細說明：

一、 PN泥漿泵產品概述
pnL、PN型泥漿泵系單級單吸泥漿泵分立式泥漿泵、臥式泥漿泵，適用于輸送含固體顆粒的液體廣泛適用在火電廠水力除灰，礦山輸送礦砂液體，也可用于建材、造紙、紡織、食品、飼料等部門抽送各種漿料，最大濃度50%-60%（重量計）。PNL、PN型泥漿泵，過流零件均使用耐磨合金材料制造，壽命長，敞開式葉輪用螺紋軸連接，葉輪與護板之間的間隙可以調整，以保持高效工作。pnL、PN型泥漿泵有：1pn、2pn、3pn、4pn、6pn、2pnl、3pnl七種。

二、PN泥漿泵結構說明
（1）泥漿泵過流部分承磨件采用了耐磨鑄鐵，使用壽命長。（2）泥漿泵葉輪和護板的間隙可以及時調整，保持較高工作效率。（3）泥漿泵4〞以上該型泵軸承直裝于水平中開托內，拆檢方便調整及時，并在油池內裝有水冷蛇形管，改善了軸承的工作條件。

三、PN泥漿泵結構圖


PNL,PN型泥漿泵結構圖

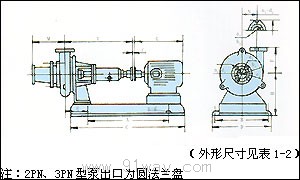

1PN、2PN、3PN型泵外形圖


四、PNL,PN型泥漿泵性能參數表

泵的 型號 流量q 揚程h 轉速n 功率nkw 效率η （%） 葉輪直徑d mm 泵重 kg
m 3 /h l/s m r/min 軸功率 配電機
1pn

7.2 12 16

2 3.33 4.44

14 13 12

1430 1.3 1.41 1.5 3 21 30 35 204 120
2pn（l） 30 47 58 8.33 13.05 16.1 22 19 17 1450 5.45 6.25 6.9 11 33 39 39 265 150 250
3pn（l） 54 108 151 15 30 42 26 21 15 1470 12 14.7 16.7 22 32 42 37 300 450 280
4pn 100 150 200 27.8 41.7 55.6 41 39 37 1470 24.3 29 33.1 55 46 55 61 340 1000
4pn（1） 41.5 80 111 11.5 22.2 30.8

51 50 49

1470 25 30.2 33.2 55 23 36 44.5 380 b 2 =30 1000

4pn（1）

52 100 138 14.5 28 38 51 50 49 1470 28 37 39 75 26 37 47 380 b 2 =40 1000
6pn 230 280 320 63.9 77.8 88.9 27 26 25 980 30.2 33 35.2 75 56 60 62 420 1200
8pn 450 550 600 125 153 166.7

65 63 62

980 140 155 160.7 215 57 61 63 635 4000
10pn 768 1030 1290 213 286 358 91.8 83 85 980 436 489 500 780 44 50.5 59.7 750 4600
12pn 1350 1600 375 444 53 50 980 312 335 550 62.5 65 650 4500

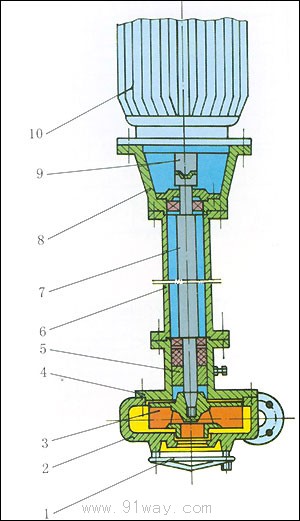

2PNL-12、3PNL-12型泥漿泵結構圖

PNL,PN型泥漿泵結構示意圖

1.防護罩 2.泵體 3.葉輪 4.泵蓋 5.密封體 6.導管 7.泵軸 8.托架 9.聯軸器 10.電動機

PNL,PN型泥漿泵
產品分類
