產品名稱：

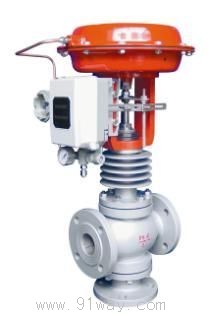

ZX型新系列氣動薄膜三通調節閥

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 調節閥

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

ZX型新系列氣動薄膜三通調節閥產品詳細說明：

ZX型新系列氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。
本系列產品有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa；閥體口徑范圍DN25~200。適用流體溫度由-60℃~+450℃。泄漏量標準Ⅳ級。流量特性有直線、拋物線兩種。

·流體對閥芯作用方向都處于流開狀態，故閥能穩定工作。
·除上閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
·執行機構采用多彈簧結構，高度減小30％，重量減輕30％。

閥體、閥蓋：HT200 ZG230~450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti
波紋膜片：丁腈橡膠夾增強滌綸織物
填料：聚四氟乙烯、柔性石墨
彈簧：60si2Mn
膜蓋：A3
推桿、閥桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9石棉纏繞墊片

公稱通徑 DN (mm)		25	32	40	50	65	80	100	125	150	200
額定流量系數 (KV)	合流	8.5	13	21	34	53	85	135	210	340	535
	分流	8.5	13	21	34	53	85	135	210	340	535
		可用合流結構替代
額定行程 L (mm)		16	25			40			60
膜片有效面積 Ae (c m 2 )		280	400			600			1000
公稱壓力 PN (MPa)		1.6 4.0 6.4
固有流量特性		直線、拋物線
固有可調比 R		30
工作溫度 t( ℃ )		普通型：鑄鐵 -20 ~ 200 鑄鋼 -40~250 鑄不銹鋼 -60 ~ 250 散熱型：鑄鋼 -40 ~ 450 鑄不銹鋼 -60~450
兩種介質溫度差 t( ℃ )		鑄鐵≤ 150 鑄鋼、鑄不銹鋼≤ 200
信號范圍 Pr(kPa)		40~200
氣源壓力 Ps(MPa)		0.14~0.4
允許泄漏量		10 -4 X 閥額定容量
允許壓差△ P(MPa)		0.86	0.75	0.48	0.31	0.27	0.18	0.11	0.12	0.09	0.05

*ZX型新系列氣動薄膜三通調節閥性能指標貫徹GB/T4213-92標準

公稱通徑			25	32	40	50	65	80	100	125	150	200
A			282	306	306	306	394	394	394	498	498	498
H 1	PN16		121	130	140	153	178	190	200	260	320	360
	PN40		130	140	150	160	185	200	220	280	320	380
	PN64		160	170	180	200	230	250	282	310	430	480
H	普通型	PN16 PN40	490	480	540	580	710	730	750	895	1005	1045
	普通型	PN64	560	561	596	630	760	798	876	892	1200	1263
	高溫型		600	615	650	670	850	870	900	1040	1330	1370
重量 (kg)	普通型	PN16 PN40	21	23	33	36	64	72	92	155	193	286
	普通型	PN64	25	28	40	45	74	85	112	180	243	336
	高溫型		重量增加 (5-10) ％

注：1、本表高溫型的高度與重量依PN16為依據。
2、帶手輪機構高度應增加152(DN20~50)、182(DN65~100)、253(DN125~200)

·法蘭標準：鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88、JB/T79.1-94
·法蘭密封面型式：PN10、PN16為凸面； PN40、PN64為凹凸面、閥體為凹面。
·結構長度按GB12221-89標準
·薄膜執行機構氣信號接口：內螺紋M16X1.5
·夾套保溫型夾套載熱體接口：對焊Φ18X4
*閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如：ANSI、JIS、DIN等標準。

ZX型新系列氣動薄膜三通調節閥訂貨須知
ZX型新系列氣動薄膜三通調節閥訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱
·工作溫度及范圍
·整機作用方式
·閥體、閥內件及填料材質

ZX型新系列氣動薄膜三通調節閥（示意圖）
