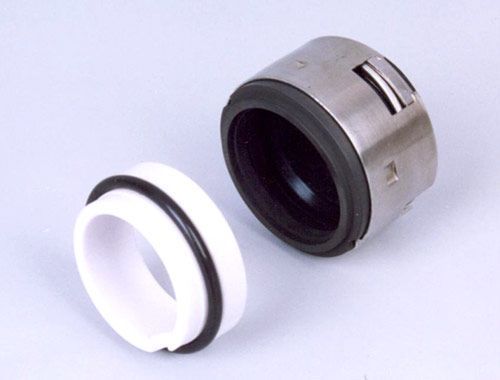

502系列機械密封結構特點：
502型機械密封符合歐洲標準DIN24960，國際標準ISO3069和英國標準BS5257-1975。此機械密封
屬于單彈簧、橡膠波紋管結構，由于采用了橡膠波紋管，此結構簡單、緊湊；還可以補償軸的徑向和
軸向跳動。
磨擦副材質與輔助密封材質請根據實際工況選用。

適用范圍：
被密封介質：油、水、有機溶劑及其它腐蝕性溶液。
密封腔壓力：≤4Mpa
密封腔溫度：-40℃~200℃
線速度：≤25m/s

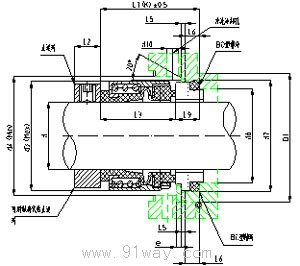

	d	D	D1	D2	L1	L2	L3
	h6	H8	H11
502-14	14	25	21	24	35	23	12
502-16	16	27	23	26	35	23	12
502-18	18	33	27	32	37.5	24	13.5
502-20	20	35	29	34	37.5	24	13.5
502-22	22	37	31	36	37.5	24	13.5
502-24	24	39	33	38	40	26.7	13.3
502-25	25	40	34	39	40	27	13
502-28	28	43	37	42	42.5	30	12.5
502-30	30	45	39	44	42	30.5	12
502-32	32	48	42	46	42	30.5	12
502-33	33	48	42	47	42.5	30.5	12
502-35	35	50	44	49	42.5	30.5	12
502-38	38	56	49	54	45	32	13
502-40	40	58	51	56	45	32	13
502-43	43	61	54	59	45	32	13
502-45	45	63	56	61	45	32	13
502-48	48	66	59	64	45	32	13
502-50	50	70	62	66	47.5	34	13.5
502-53	53	73	65	69	47.5	34	13.5
502-55	55	75	67	71	47.5	34	13.5
502-58	58	78	70	78	52.5	39	13.5
502-60	60	80	72	80	52.5	39	13.5
502-63	63	83	75	83	52.5	39	13.5
502-65	65	85	77	85	52.5	39	13.5
502-68	68	90	81	88	52.5	39	13.5
502-70	70	92	83	89	60	45.5	14.5
502-75	75	97	88	96	60	45.5	14.5
502-80	80	105	95	104	60	45	15
502-85	85	110	100	108	60	45	15
502-90	90	115	105	114	65	50	15
502-95	95	120	110	118	65	50	15
502-100	100	125	115	124	65	50	15
