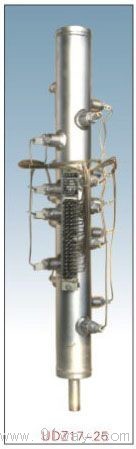

UDZ系列電接點水位計，主要用于鍋爐汽包、高低加熱器、除氧器、蒸發器、直流鍋爐起動分離器、汽包連排擴容器、水箱等的水位測量。本裝置由測量筒、電極、二次儀表三部分組成組成。測量筒通過電極采集信號，傳輸?shù)蕉�次儀表上，儀表采用
數字和雙色光柱顯示容器內的液位。

UDZ系列電接點水位計技術參數

電源電壓：220V±10%、50Hz
工作環境溫度：-10-45℃
工作相對濕度：≤85%
液體水阻范圍：0-500KΩ
繼電器輸出接點容量：220V、3A
水位顯示點數：1-23點（見標尺代碼表）
外形尺寸：80mm×160mm×120mm，
開孔尺寸：152mm×76mm
墻掛式儀表外形尺寸：200mm×120mm×75mm
整機功率：≤5W



　①采用雙色數碼管光柱顯示液位，光柱為汽紅水綠。
　②具有在使用的各種水質中測得水汽阻值，來調節合適的臨界值功能。
�、劬哂兴慕M高低液位報警音功能，高H1、超高H2、，低L1、超低L2。
　④具有自動檢測面板上所有發光二極管好壞的功能。
�、蓦姌O采用交流供電，克服了直流供電使電極易電極極化，易損壞和易結垢的缺陷，延
　　長了電極的使用壽命。
�、薏捎昧丝箯�(qiáng)干擾措施，克服了線路多、傳輸遠帶來的各種干擾。

① 具有數碼管和雙色發光二級管光柱同時顯示液位功能，光柱為汽紅水綠。
�、� 具有在使用的各種水質中測得水汽阻值，來設定合適的臨界值功能。
　③ 具有4-20mA信號輸出，SR-485標準通訊接口。
�、� 具有斷電保護功能。斷電后自備電源可繼續工作3小時。
�、� 具有六組高低液位報警音功能，高H1、高H2、高H3，低L1、低L2、低L3。
�、� 具有自動檢測面板上所有發光二極管和數碼管好壞的功能。
�、� 具有電極檢測功能，當電極短路時，不會影響液位顯示和報警點的報警及聯鎖動作。
�、� 電極采用交流供電，從而有效的延長了電極的使用壽命。克服了易損壞和易結垢的缺
　　 陷。
　⑨ 采用了抗強干擾措施，克服了線路多、傳輸遠帶來的各種干擾。

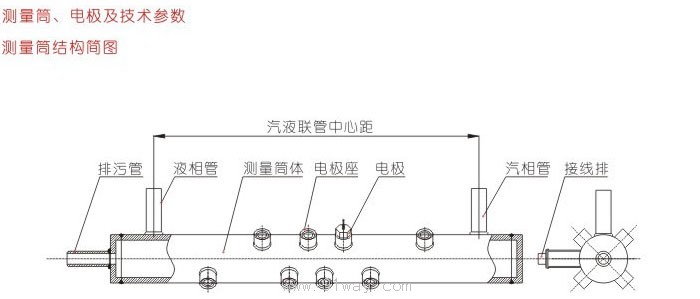

技術參數 工稱壓力：1.6、2.5、4.0、6.4、10、12、16、22 、32MPa 工作溫度：≤600℃ 絕緣性能：≥500MΩ 可測中心距：≤3000mm 電極（電接點）采用超純陶瓷制造。結構分兩種：壓入式和螺紋式。

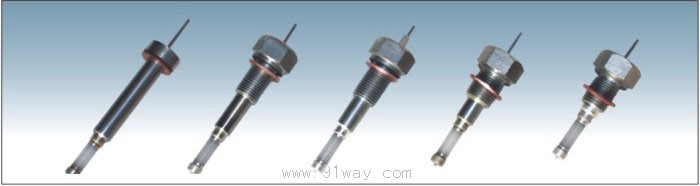

電極型號規格表 型號 規格 與測量筒安裝形式 DJM1615-115 M16×1.5×115 外螺紋式 DJM1615-97 M16×1.5×97 DJM1615-87 M16×1.5×87 DJM1815-115 M18×1.5×115 DJM1815-87 M18×1.5×87 DJY2212-115 φ22×φ12×115 壓入式 DJY2212-87 φ22×φ12×87 DJY2012-87 φ20×φ12×87 DJY1712-115 φ17×φ12×115 DJY1712-87 φ17×φ12×87

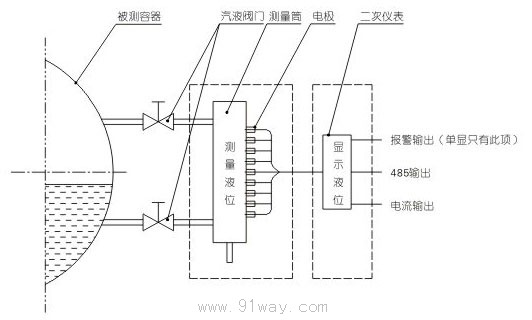

工作原理
電接點水位計根據水與汽電阻率不同而設計。測量筒的電極在水中對筒體的阻抗小，在汽中對筒體的阻抗大。
隨著水位的變化，電極在水中的數量產生變化。轉換成電阻值的變化。傳送到二次儀表，從而實現水位的顯示、報警、保護聯鎖等功能。
