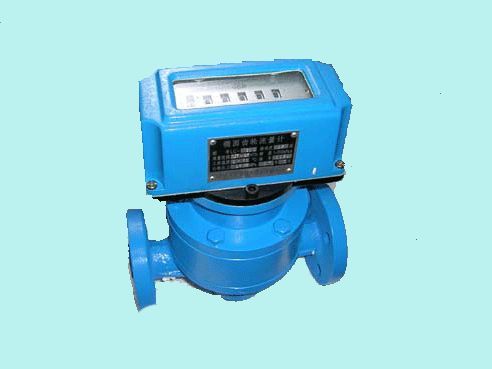

LC系列橢圓齒輪流量計產品詳細說明：

一、流量計的概述

LC 系列橢圓齒輪流量計系直讀累積式儀表 , 是計量流經管道內液體流量總和的容積式流量計。主要用于測量石油制品的累積流量 , 也可用于其它化工溶液的計量�？蓮V泛用于石油、化工醫藥衛生等部門的流量測量。

二、流量計的工作原理

該流量計系直讀累積式流體流量計 , 是由裝有一對橢圓齒輪轉子的計量室、密封聯軸器 ( 小口徑流量計采用靈敏度高的磁性聯軸器 ) 和計數機構組成。在儀表測量室進出口兩端液體壓差的作用下 , 一對橢圓齒輪在軸上不停的轉動并排出液體 , 測出橢圓齒輪的轉數即可知道流經儀表的液體的總和。

三、流量計的功能特點

• 精確度高 , 受液體粘度影響較小。
• 表前不需安裝直管段。
• 可靠性好 , 壽命長 , 量程范圍大 , 壓力損失小。
• 測量基本上不受溫度 , 壓力變化的影響 , 且安裝方便。

四、測量范圍及精度

公稱通徑 (mm)	流量范圍(單位：m³/h)
	石油產品粘度(mpa·s)			化學液體粘度(mpa·s)
	0.6-2	2-8	8-200	0.6-200
15	0.38-1.5	0.2-1.5	0.15-1.5	0.3-1.5
20	0.75-3	0.4-3	0.3-3	0.6-3
25	1.5-6	0.8-6	0.6-6	1.2-6
40	3-15	2-15	1.5-15	2.4-12
50	4.8-24	3.2-24	2.4-24	3.8-19
80	12-60	8-60	6-60	10-50
100	20-100	13-100	10-100	16-80
基本誤差限(%)		<±0.5%	液體粘度 (mpa·s)	0.6-200(輕油)
公壓力(Mpa)		1.6		0.6-300(重油)
工作溫度(℃)		-40~+160
