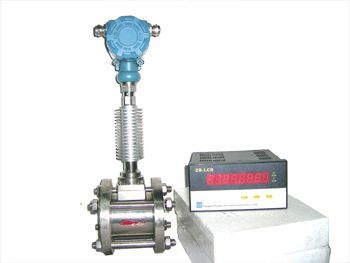

LUGB-99型渦街流量計產品詳細說明：

LUGB-99型渦街流量計是一種基于卡門渦街原理流體振動式新型流量計，它具有測量范圍廣、壓損小、性能穩定、準確度高和安裝、使用方便等優點；廣泛應用于封閉工業管道中液體、氣體和蒸汽介質體積和質量流量的測量。

二、功能特點及技術參數
1、測量介質：蒸汽、氣體、液體。
2、傳感器的感應元件不直接與被測介質接觸，性能穩定、可靠性高。
3、傳感器內無可動部件，結構簡單而牢固，壓損小、維擴量小、使用壽命長。
4、范圍度寬達10：1~15：1。
5、渦街流量計測量范圍：正常工作范圍，雷諾數為20，000-7，000，000；輸出信號不受液體溫度、壓力、粘度及組份影響。測量可能范圍，雷諾數8，000-7，000，000。
6、精度等級：液體，指示值的±1.0%；氣體，指示值的±1.0%；蒸汽，指示值的±1.5%。
7、輸出信號：a.電壓脈沖　　低電平：0-1V；高電平：大于4V；占空比為50%；
b.電流4-20mA(三線制)。
8、電源電壓：+12VDC；+24VDC。
9、介質溫度： 普通型a.-40℃～+130℃；b.-10℃～+250℃;
高溫型a.-10℃～+350℃ ；b.-10℃～+380℃;
10、工作壓力：0-2.5Mpa,法蘭夾持連接(注：應用戶要求，可提供其它壓力等級，需定做)。
11、壓力損失：ΔP=ΔP=1.079*10-6*ρ*v2 (式中：ΔP：壓力損失kpa；ρ：被測介質的密度kg/m3;V：被測介質的流速m/s)。
12、殼體材料：碳鋼；不銹鋼(1Cr18Ni9Ti)。
13、規格(管道內徑)20、25、32、40、50、65、80、125、150、200、250、300(大于DN300口徑為插入式)。
14、環境溫度 -25℃～+55℃；濕度≤85%RH。
15、防爆類型：本安型；防爆標志；iaIIcT6。
16、渦街流量計工作狀況下流量范圍(單位：m3/h)，見表

DN(mm)	液體	氣體	蒸汽
20	0.8-10	5-40	8-80
25	1-12	7.2-60	10-120
32	1.5-20	12-100	15-200
40	2-30	18-150	20-300
50	3-50	30-300	30-450
65	6-80	50-420	60-800
80	10-130	70-600	100-1300
100	20-200	120-1000	200-2000
125	30-300	180-1500	300-3000
150	45-450	240-2000	450-4500
200	90-900	480-4000	900-9000
250	120-1200	700-8000	1200-12000
300	180-2000	900-10000	1600-16000
