產品名稱：

CKR系列回轉式電動執行機構

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 電動執行機構

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

CKR系列回轉式電動執行機構產品詳細說明：

CKR系列回轉式電動執行機構功能齊全，有開關型，調節型等，它體積小，重量輕，性能可靠，軸承和關鍵器件采用進口產品，蝸輪輸出一體化，消除了聯結，間隙，傳動精度高，回差�。贿x用特殊銅合金鍛造，強度高，耐磨性好，鋁合金壓鑄外殼，美觀大方，電磁干擾小，任意角度安裝，使用方便，防腐防銹，免加油。具有雙重限位，過載過熱保護、安全性能好。全行程時間有多種速度可選，采用單相電源驅動，外線線路簡單，此外CKR內采用了先進的數字技術和高度集成的模塊，機電一體化的設計可直接接收計算機或儀表等輸出的4-20mADC或1-5VDC標準信號，實現對電動閥門的智能控制和精確定位。另外我們有機外型智能模塊和機內型智能模塊供用戶選擇。

一、CKR系列回轉式電動執行機構規格性能表

機型項目	CKR-05	CKR-10	CKR-20	CKR-40	CKR-100	CKR-200
電源	200/220VAC 50/60Hz	200/220VAC 50/60Hz	200/220VAC 50/60Hz	200/220VAC 50/60Hz	200/220VAC 50/60Hz	200/220VA 50/60Hz
輸出力矩	50N.M	100N.M	200N.M	400N.M	1000N.M	2000N.M
動作范圍	0-90°	0-90°	0-90°	0-90°	0-90°	0-90°
動作時間	15秒	30秒/60秒	30秒/60秒	30秒/60秒	30秒/60秒	30秒/60秒
保護裝置	過熱保護	過熱保護	過熱保護	過熱保護	過熱保護	過熱保護
環境溫度	-30～+60°	-30～+60°	-30～+60°	-30～+60°	-30～+80°	-30～+80°
額定電流	0.15A	0.3A	0.45A	0.8A	1.0A	1.2A
絕緣電阻	100M/500V DC	100M/500V DC	100M/500V DC	100M/500V DC	100M/500V DC	100M/500V DC
耐壓值	1500V AC 1分鐘	1500V AC 1分鐘	1500V AC 1分鐘	1500V AC 1分鐘	1500V AC 1分鐘	1500V AC 1分鐘
手動操作	手柄操作	手柄操作	手柄操作	手柄操作	手柄操作	手柄操作
限位	電氣、機械二重限位	電氣、機械二重限位	電氣、機械二重限位	電氣、機械二重限位	電氣、機械二重限位	電氣、機械二重限位
防護等級	IP-65	IP-65	IP-65	IP-65	IP-65	IP-65
安裝角度	可任意角度安裝	可任意角度安裝	可任意角度安裝	可任意角度安裝	可任意角度安裝	可任意角度安裝
位置測量	電位計	電位計	電位計	電位計	電位計	電位計
驅動電機	8 W/E	23 W/E	45 W/E	90 W/E	120 W/E	120 W/E
箱體、箱蓋材料	壓鑄鋁合金	壓鑄鋁合金	壓鑄鋁合金	壓鑄鋁合金	壓鑄鋁合金	壓鑄鋁合金
輸入信號	4-20mA 或1-5V	4-20mA 或1-5V	4-20mA 或1-5V	4-20mA 或1-5V	4-20mA 或1-5V	4-20mA 或1-5V
輸出信號	4-20mA	4-20mA	4-20mA	4-20mA	4-20mA	4-20mA
重量	2.5 kg	4.5 kg	8.0 kg	8.1 kg	11.0 kg	11.0 kg

二、控制電路原理圖

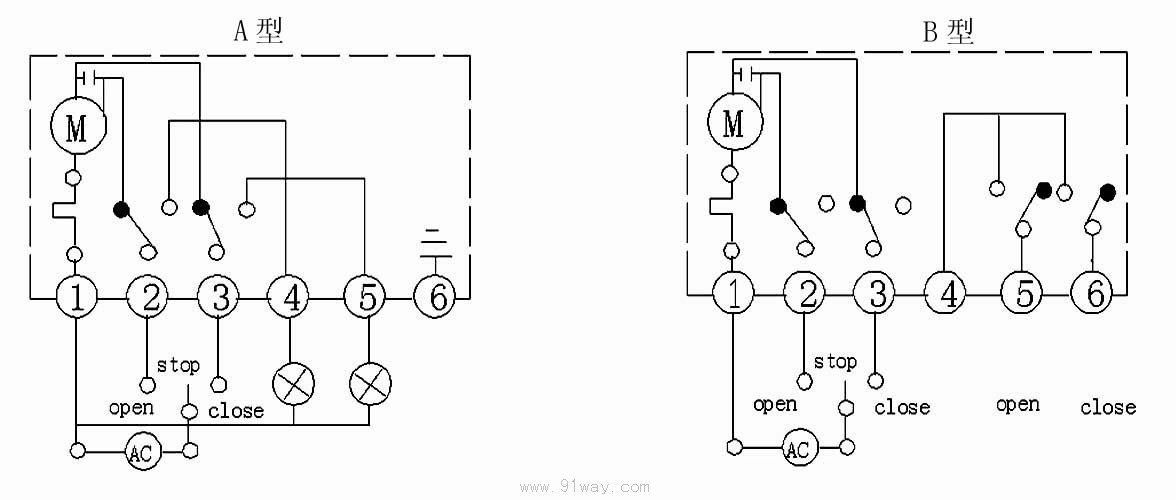

A型：極限位置開關（標準型）

功能：通過開關電路實現開啟、關閉操作，并輸出一組有源位置信號（全開、全閉）。

B型：帶中間位置開關功能：通過開關電路實現中間位置限制或輸出一組指示閥門全開、全閉位置無源開關信號。

結構：帶兩個中間位置開關。

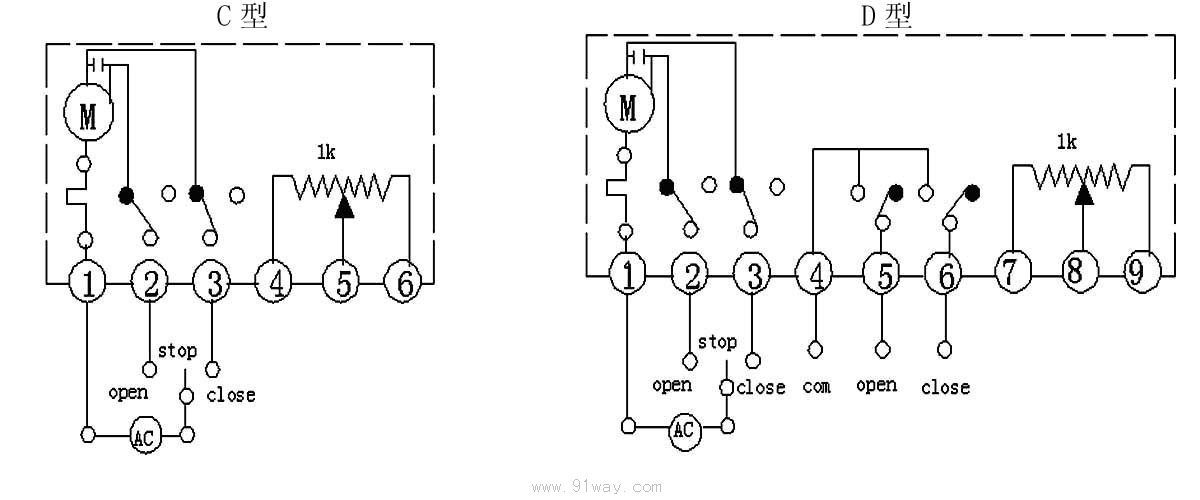

C型：帶電位器功能：通過開關電路控制閥門開啟角度，輸出與開度位置對應的電阻信號。

結構：帶1000K電位器。

D型：帶電位器和中間位置開關功能：通過開關電路控制閥門開啟角度，輸出與開度位置對應的電阻信號，同時輸出一組無源位置信號。

結構：帶電位器和中間位置開關。

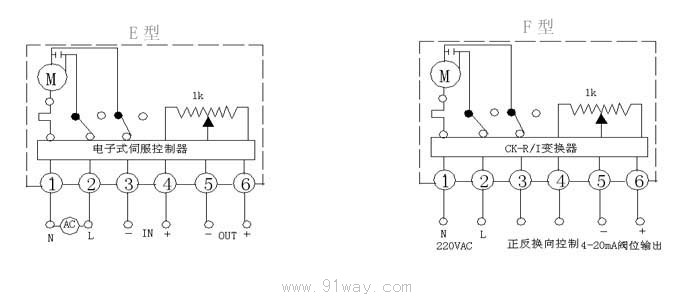

E型：帶控制模塊（調節型）功能：調節作用，輸入4～20mADC或1～5VDC，輸出4～20mADC

結構：帶控制模塊和1K電位器。

F型：帶R/I變換器

功能：輸出4～20mADC閥位信號（對閥位實現全程反饋）

結構：帶R/I變換器和1K電位器。

三、CKR系列回轉式電動執行機構型號編制說明

CK	R	05	A
廠商代號	角行程	規格	電路型式
廠商代號		05：輸出力矩50N.M	A：表示標準型

四、定貨須知

1.執行機構型號
2.開關型、智能型

3.動作時間（開關的時間）
4.其它特殊要求

CKR系列回轉式電動執行機構（示意圖）
