CK－R/I電阻/電流閥位變換器是將電動執行器用作閥位反饋的電位器的電阻變化值，變換為4－20mA DC的閥位電流信號輸出，用于對閥位開度的指示與控制。它被廣泛的用在角行程和直行程的電動執行器中。
一、輸入：
如為500Ω～5KΩ電位器中的某一種，為電動執行器用作閥位反饋的電位器通常為1K，在訂貨時請注明所用電位器的電阻值。
二、輸出：
為4～20mA DC。用作對閥位的開度指示與控制。
三、供電電源：
通常為220V，特殊要求可訂做。
四、變換器外形尺寸：
長、寬、高為80×50×30mm

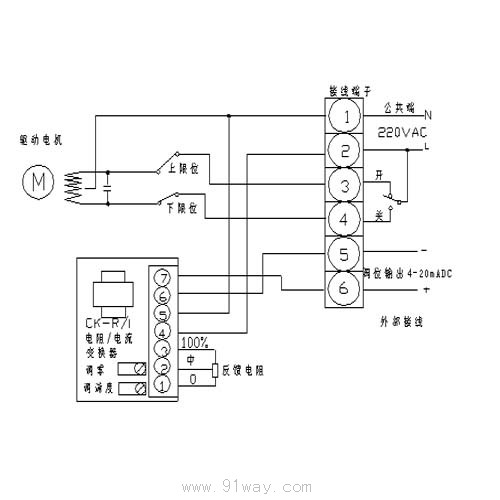

五、電阻/電流變換器與電動執行機構接線圖

六、電阻/電流變換器調試方法

1、保證接線正確后（特別是220V電源線不可接錯），才能通電試驗。
2、輸入電位器的中間抽頭位于0%處時，進行輸出4mA零點調整。零點調整用閥位變送器的調零電位器進行，順時針轉動時，可使輸出電流增大，反之減小。
3、輸入電位器中間抽頭位于100%處時，進行輸入20mA量程變送調整。量程調整用閥位變送器的量程電位器進行，順時針轉動時可使輸入電流增大，反之減小。
4、重復以上2、3之步驟，直至0%，100%對應的4-20mA輸出標準為此，調試就告完成。
5、每次調閥位變送器上的調整電位器時應輕輕進行，如果發現輸入不作變化，則應變換調整方向，（例如順時針改為逆時針）并立即停止該輸入點的調整，改為另一個輸入點（例如原來是調零，則改到調量程）的調整。
6、如果調亂而調不出，可以將輸入電位器中間抽頭放在大于0%，小于100%處作為4-20mA輸出而試調，調好之后，再回到0%，100%處作正確調整。
