ZJHP(M)精小型氣動薄膜單座（套筒）調節閥產品詳細說明：

ZJHP(M)型氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。

一、閥體
閥體形式：直通單座（套筒）倒S型鑄造型閥
公稱通徑：DN20~300mm
公稱壓力：PN1.6    4.0    6.4MPa
連接形式：法蘭式按JB78-59  JB/T79.2-94凹式
材    料：HT200  ZG230—450  ZG1Cr18Ni9Ti  ZG0Cr18Ni12M02Ti
上 閥 蓋：常溫型-20~+200℃
散熱型-40~+450℃
填  料:  V型聚四氟乙烯、柔性石墨、不銹鋼波紋管
二、閥內組件
閥芯型式：上導單座(套筒)柱塞型閥芯
流量特性：直線特性、等百分比特性或快開特性
材    料：1Cr18Ni9Ti   0Cr18Ni12Mo2Ti

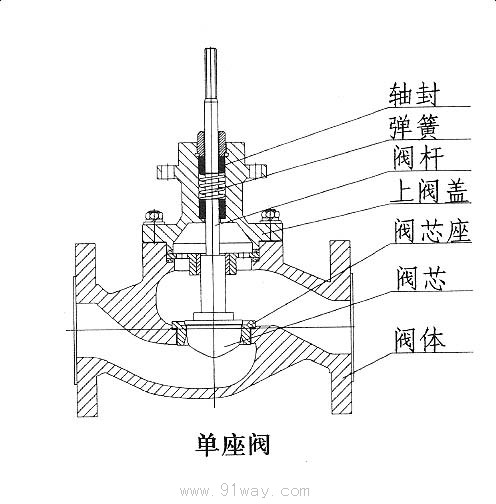

ZJHP(M)精小型氣動薄膜單座（套筒）調節閥單座結構圖

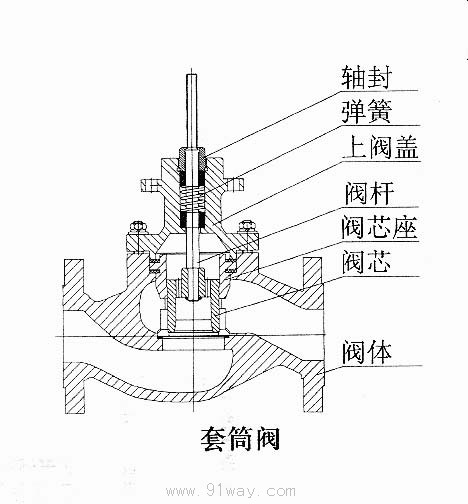

ZJHP(M)精小型氣動薄膜單座（套筒）調節閥套筒結構圖

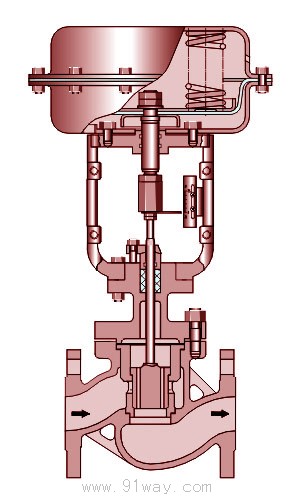

ZJHP(M)精小型氣動薄膜單座（套筒）調節閥外形圖1

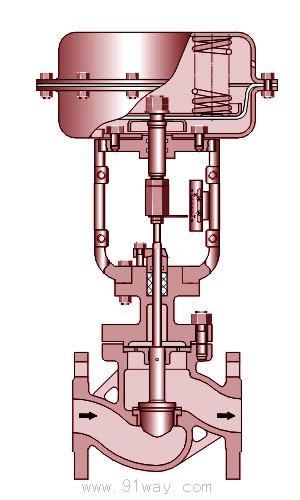

ZJHP(M)精小型氣動薄膜單座（套筒）調節閥外形圖2


三、流量特性圖

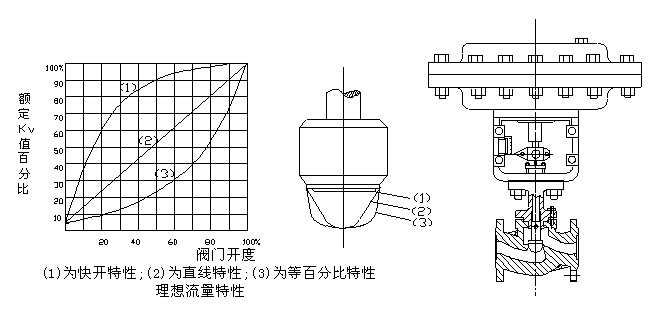

ZJHP(M)精小型氣動薄膜單座（套筒）調節閥特性曲線

四、執行機構：
形    式：多彈簧式薄膜執行機構          墊     片：橡膠石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡膠夾增強滌綸織物        彈簧 范圍： 20-100(40-200、80-240 、20-60
壓縮彈簧：60Si2Mn                                 60-100) KPa
推   桿：2Cr13                          供氣 壓力：0.14  0.16  0.28MPa
膜   蓋：A3                             氣源 接頭：內螺紋M10X1
襯   套：2Cr13                          環境 溫度：-30~+70℃
                                        閥作用型式：氣一開式，氣一關式
五、主要技術參數

公稱
通徑
(mm)
閥座
直徑
(mm)
額定流量系數Kv
額定
行程
(mm)
薄膜有效面積cm2
固有可調比
環境溫度℃
基本誤差
回差
死區
額定流量系數
泄漏量
直線
等百分比

G3/4
3
4
5
6
7
8
0.08
0.12
0.20
0.32
0.50
0.80
10
220
50:1
-40~+85
不帶定位器±5%


帶定位器±1%

不帶定位器±3%


帶定位器1%
不帶定位器±3%


帶定位器0.4%
±10%
單座10-4閥額容量（套筒10-3閥額定容量）
20
10
1.8
1.6
10
350
12
2.8
2.5
15
4.4
4
20
6.9
6.3
25
25
11
10
16
40
32
17.6
16
25
40
27.5
25
50
50
44
40
65
65
69
63
40
560
80
80
110
100
100
100
176
160
150
125
275
250
60
900
150
440
400
200
200
690
630
250
250
1000
900
100
1400
300
300
 1600
1440


六、ZJHP型氣動單座調節閥允許壓差                           單位：MPa

開關方式
執行機構
型號
彈簧范圍KPa
氣源壓力MPa
公稱通徑（閥座直徑）mm
20
25
40
50
65
80
100
150
200
10
12
15
20
氣關
ZHA-22
20-100
20-100
40-200
0.14
0.25
0.4
6.4
6.4
6.4
6.19
6.4
6.4
3.96
6.4
6.4
2.2
6.4
6.4
1.4
6.4
6.4







ZHA-23
20-100
20-100
40-200
0.14
0.25
0.4





0.56
3.64
5.04
0.35
2.30
3.18





ZHA-34
20-100
20-100
40-200
0.14
0.25
0.4







0.34
2.21
3.06
0.22
1.43
1.98
0.14
0.91
1.26


ZHA-45
20-100
20-100
40-200
0.14
0.25
0.4










0.10
0.66
0.92
0.06
0.37
0.52
氣
開
ZHB-22
20-100
40-100
80-240
0.14
0.25
0.4
4.64
6.4
6.4
3.09
6.4
6.4
1.98
5.94
6.4
1.11
3.3
6.4
0.7
2.1
4.9







ZHB-23
20-100
40-100
80-240
0.14
0.25
0.4





0.28
0.84
1.95
0.18
0.53
1.25





ZHB-34
20-100
40-100
80-240
0.14
0.25
0.4







0.17
0.51
1.18
0.11
0.33
0.78
0.07
0.21
0.5


ZHB-45
20-100
40-100
80-240
0.14
0.25
0.4










0.05
0.15
0.36
0.03
0.09
0.21

說明： 1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適當?shù)慕鉀Q辦法。
       2、本表以閥門關位置為計算基礎。因此其它位置會有更大的允許壓差。

七、ZJHM型氣動套筒調節閥允許壓差表

開關方式
執行機構型號
彈簧范圍KPa
氣源壓力MPa
公稱通徑
25
40
50
65
80
100
150
200
氣關
ZHA-22
20-100
20-100
40-200
0.14
0.25
0.4
3.00







6.4







6.4







ZHA-23
20-100
20-100
40-200
0.14
0.25
0.4

2.25
1.95






6.4
6.4






6.4
6.4





ZHA-34
20-100
20-100
40-200
0.14
0.25
0.4



2.36
2.04
1.67





6.4
6.4
6.4





6.4
6.4
6.4


ZHA-45
20-100
20-100
40-200
0.14
0.25
0.4






1.41
1.14






6.4
6.4






6.4
6.4
氣
開
ZHB-22
20-100
40-100
80-240
0.14
0.25
0.4
1.50







4.50







6.4







ZHB-23
20-100
40-100
80-240
0.14
0.25
0.4

1.13
0.98






3.38
2.93






6.4
6.4





ZHB-34
20-100
40-100
80-240
0.14
0.25
0.4



1.18
1.02
0.84





3.54
3.06
2.51





6.4
6.4
5.85


ZHB-45
20-100
40-100
80-240
0.14
0.25
0.4






0.71
0.57






2.12
1.71






4.94
4.00

說明： 1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適    當?shù)慕鉀Q辦法。

八、ZJHP/M型氣動調節閥外形圖

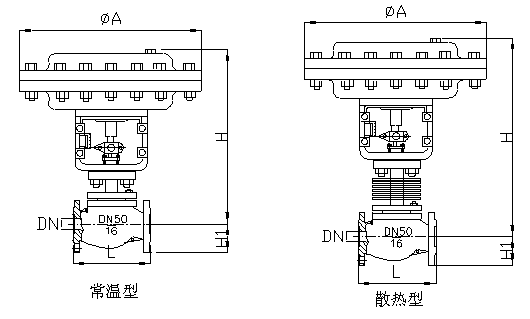

ZJHP(M)精小型氣動薄膜單座（套筒）調節閥安裝尺寸

九、ZJHP/M型氣動薄膜調節閥外型尺寸

公稱
通徑
L(mm)
H(mm)
H1(mm)
ФA
(mm)
ANSI125FF
ANSI150RF
JIS10KFF.RF
PN0.6、1.6
ANSI300
JIS20
30KRF
PN4.0
ANSI600
JIS40K.RF
PN6.4
普通
高溫
PN6
PN16
PN40
PN64
G3/4″
120
120
120
253

31
31

236
20
181
194
206
398.5
548.5
45
52.5
65
285
25
184
197
210
410.5
560.5
50
57.5
70
40
222
235
251
455
620
65
75
85
50
254
267
286
457.5
627.5
70
82.5
90
65
276
292
311
610
790
80
92.5
102.5
360
80
298
317
337
622
8.7
95
100
107.5
100
352
368
394
640
850
105
110
117.5
125
150
451
473
508
870
1130
132.5
142.5
150
172.5
470
200
600
610
650
890
1150
160
170
187.5
207.5


法蘭連接尺寸
本產品的法蘭連接尺寸符合國家標準GB9115.7－88、GB9115.9－88、PN64符合JB79－59。此連接尺寸與老產品的采用的JB78－59《鑄鐵法蘭》,JB79－59《鑄鐵法蘭》中的連接尺寸基本一致,可以套用,安裝時不影響和老產品的更換。
JISB2001－1984
ANSIB16.5－1981
法蘭連接：FF、PR、RJ和LG。


十、型號編制說明

Z
J
H
P
16
C
G
K
自控閥門
執行機構：
多彈簧氣動薄膜執行機構
閥門結構類型：
公稱壓力：
閥體材質：
溫度類型：
作用型式：

J：表示精小型

P：表示單座
16：表示1.6MPa
C：表示碳鋼
G：中溫型
常溫省略
K：表示氣開型



N：表示雙座
25：表示2.5MPa
P：表示不銹鋼

B：表示氣關型



M：表示套筒閥
40：表示4.0MPa
F46：表示閥體襯氟






64：表示6.4MPa





十一、訂貨須知
1.產品型號與名稱                                  6.額定流量系數
2.公稱通徑DN(mm)                                  7.介質種類和溫度范圍
3.公稱壓力                                        8.閥前后壓力(壓差)
4.流量特性                                        9.控制信號
5.閥體材質                                        10.其它特殊要求
