 產品名稱： ZJHG型氣動薄膜隔膜調節閥
型號規格： ZJHG型氣動薄膜隔膜調節閥
  放大圖片 放大圖片
產品類別： 常規產品 -- 泵閥管件 -- 調節閥
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916950330
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
ZJHG型氣動薄膜隔膜調節閥產品詳細說明：

采用隔膜與閥體間“山”形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可覆蓋防腐層，特別適用于要求耐腐蝕、劇毒場院合。
ZJHG型采用多彈簧執行機構，高度及重量均可減少30%；閥體內表面多種材料涂覆層，避免介質直接接觸，承受強腐蝕性介質的腐蝕；閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的調節；閥體流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。

一、主要零件材料
閥體：HT200，ZG230~450或上述材質襯里
隔膜：丁荃膠、天然膠、聚四氟乙烯
閥蓋：ZG230~450
波紋薄膜：丁腈橡膠夾增強滌綸織物
彈簧：60SiMn


二、主要技術參數

公稱通徑DN（mm）
20
25
32
40
50
65
80
100
125
150
200
額定流量系數KV
無襯里
9.8
19
32
48
63
108
158
270
360
518
1114
有襯里
7.8
17
28
41
55
87
127
240
311
415
1121
額定行程L（mm）
8
10
12
16
24
30
34
36
44
55
65
膜片有效面積Ae（cm2））
280
400
600
1000
公稱壓力PN（mm）
0.6    1.0
固有流量特性
近似等百分
工作溫度（℃）
≤150
信號范圍Pr（KPa）
20~100  40~200  400~600
允許泄漏量
在允許壓差范圍內泄漏量為零

*本表中所列執行機構為標準配置，可根據工藝要求選配

三、隔膜材質及適用范圍

隔膜材質
使用溫度
適用介質
丁荃膠（B級）
-40~+100
大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類
天然膠（Q級）
-50~+100
主要用于凈化水、無機鹽和稀的礦物酸介質
聚四氟乙烯
-10~+150
極優的化學穩定性、耐強酸、強堿、強氧化劑的腐蝕


四、閥體襯里材質及適用范圍

閥體襯里
使用溫度（℃）
適用介質
無襯里
-10~+175
適用于非腐蝕性介質
軟橡膠
-10~+85
有很好的耐腐蝕、耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
硬橡膠
-10~+85
適用于無機堿、鹽類、鹽酸、鍍金屬溶液、軟水、氟化物、氯氣等
氯丁膠
-10~+105
適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿。抗磨損性能良好
丁荃膠
-10~+120
防腐性能和耐磨性能良好，對大部分無機酸性灰漿的耐磨蝕性能最好
搪瓷
-10~+175
適用于濕無機酸、氧化酸、鹵素、醇類、酯類等化合物
氟46
-20~+190
適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質。


五、連接尺寸及標準
         法蘭標準：鑄鐵法蘭按GB4216-84
              鑄鋼法蘭按GB9113-88
         法蘭密封面型式：凸面
         執行機構氣信號接頭：內螺紋M16×1.5
         結構長度：GB12221-89
         閥體法蘭端面距及法蘭標準也可按用戶指定標準制造
如：ANSI、JIS、DIN等標準

六、外形尺寸及重量

公稱通徑DN（mm）
L
A
H1
H
G（Kg）
20
150
280
52.5
400
21
25
160
280
57.5
408
23.5
32
180
280
67.5
418
28
40
200
308
75
464
33.5
50
230
308
82.5
487
38
65
290
394
90
520
65
80
310
394
100
530
73
100
350
394
110
550
94
125
400
498
135
575
160
150
480
498
150
590
195
200
600
498
190
630
290

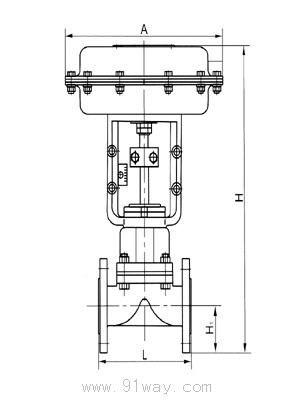

ZJHG型氣動薄膜隔膜調節閥外形尺寸
ZJHG型氣動薄膜隔膜調節閥
