 產品名稱： ZDSP(M)精小型電子式電動單座(套筒)調節閥
型號規格： ZDSP(M)精小型電子式電動單座(套筒)調節閥
  放大圖片 放大圖片
產品類別： 常規產品 -- 泵閥管件 -- 調節閥
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916950330
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
ZDSP(M)精小型電子式電動單座(套筒)調節閥產品詳細說明：

ZDSP(M)型電子式精小型電動單座（套筒）調節閥，由低流阻直通單座閥，或低流阻套筒閥配用PS或3810系列執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。

一、閥體
形式：直通倒S鑄造閥
公稱通徑：DN20－300mm
公稱壓力：PN1.64.06.4MPa
連接形式：JB78－59JB/T79.2－94凹式
材料：ZG230—450ZG1Gr18Ni9Ti
ZG0Cr18Ni12M02Ti

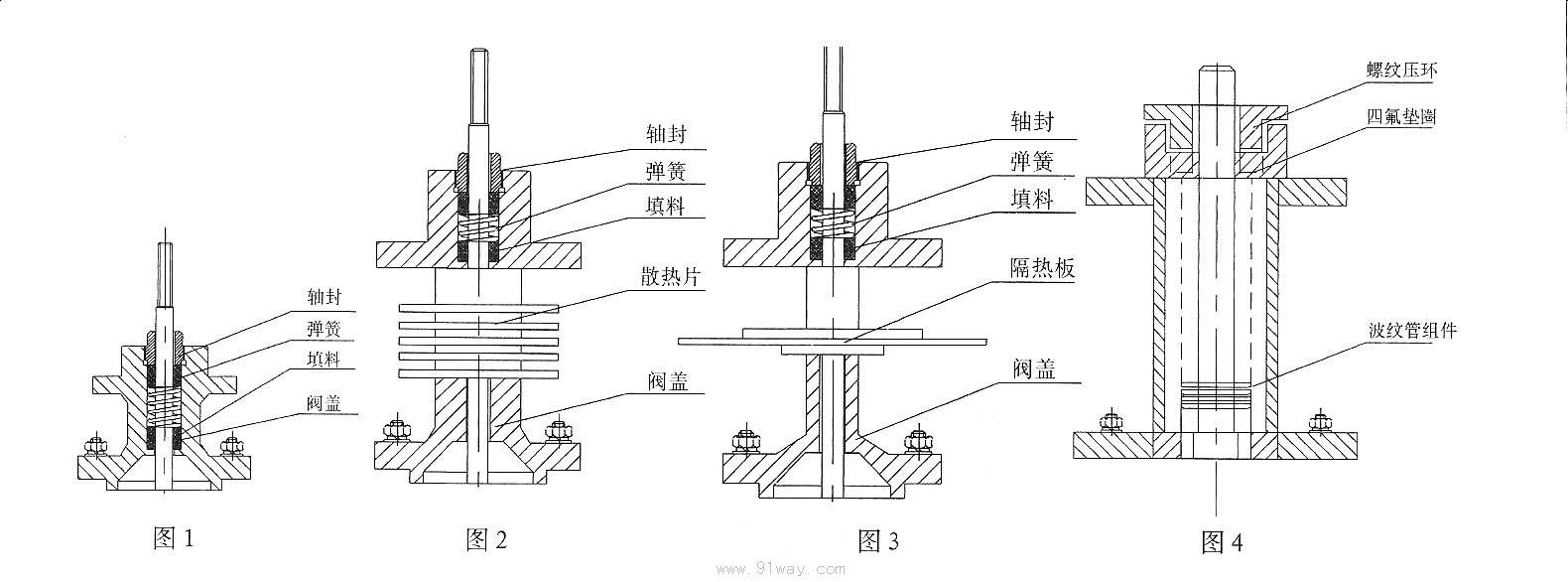

二、上閥蓋
常溫型：-20℃－+200℃（圖1）
散熱型：-40℃―+450℃（圖2）
低溫型：-200℃－-20℃（圖3）
波紋管型：-10℃－+450℃（圖4）
壓蓋形式：，螺紋壓緊式，螺栓壓緊式
填料：V型聚四氟乙烯，柔性石墨，不銹鋼波紋管
ZDSP(M)精小型電子式電動單座(套筒)調節閥裝配圖
三、閥內組件
閥芯形式：上導向單座柱塞式閥芯，
或上導向單座套筒柱塞式閥芯

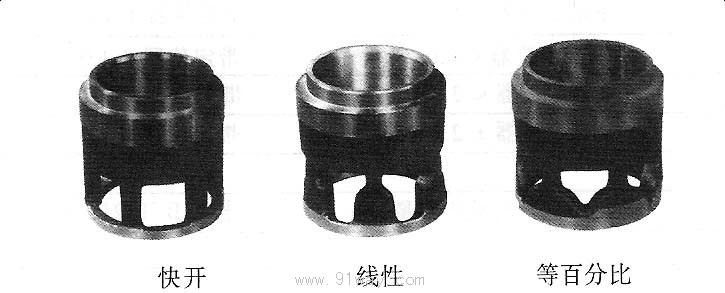

流量特性：等百分比特性，
直線特性和快開特性
材料：1Cr18Ni9TiOCr18Ni12Mo2Ti

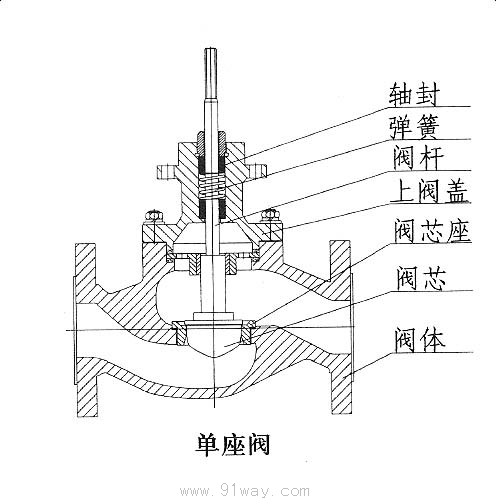

ZDSP(M)精小型電子式電動單座(套筒)調節閥結構圖1

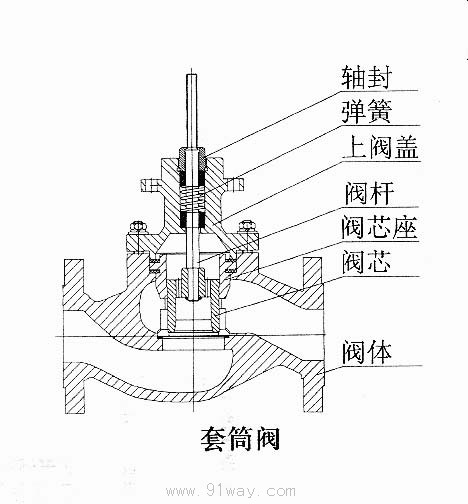

ZDSP(M)精小型電子式電動單座(套筒)調節閥結構圖2

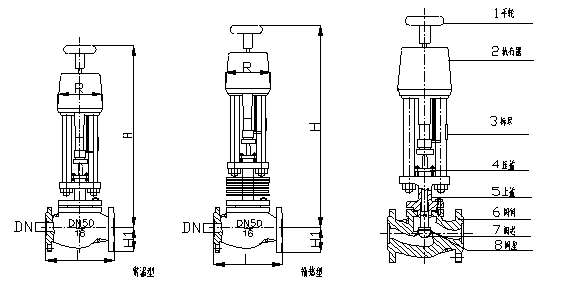

ZDSP(M)精小型電子式電動單座(套筒)調節閥外形圖

四、執行機構
類型:可選PS、3810電子式直行程執行機構，防爆型選用3810型，技術參數和性能：請參閱對應的執行機構及閥門定位器說明書。
五、外形尺寸

ZDSP(M)精小型電子式電動單座(套筒)調節閥外形尺寸

公稱通
徑DN（mm）
L(mm)
H(mm)
H1(mm)
R
(mm)
重量
1.6
(MPa)
4.0
(MPa)
6.4
(MPa)
常溫
型
散熱
型
PN0.6
(MPa)
PN1.6
(MPa)
PN4.0
(MPa)
PN6.4
(MPa)
1.6
(MPa)
4.0,6.4
(MPa)
G3/4”
120
120
120
643
/
31
31
31
176
9
10
20
184
194
206
699
849
45
52
52
65
176
11
14
25
184
197
210
711
861
50
57.5
57.5
70
176
13
17
40
222
235
251
728
893
65
75
75
85
176
15
24
50
254
267
286
731
901
70
82
82
90
176
19
29
65
276
292
311
827
100
80
92
92
102
176
32
51
80
298
317
337
839
1024
95
100
100
107
176
40
63
100
352
368
394
857
1067
105
110
117
125
176
50
84
150
451
473
508
1140
1400
132
142
150
172
225
77
120
200
600
610
650
1160
1420
160
170
187
207
225
115
159
250
650
670
690
1305
1513
187
202
225
235
225
226
282
300
740
770
800
1512
1670
220
230
257
265
225
284
369


六、ZDSP/M規格參數表

公稱通徑DN
20
25
32
40
50
65
80
100
125
150
200
250
300
閥座直徑mm
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
額定流量系數Kv
直線
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
940
1200
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
850
1050
行程mm
10
16
25
40
60
100
允許泄漏量Q
單座式
IV級為Kv值的0.01%,按GB4213－92標準
套筒式
III級為Kv值的0.1%,按GB4213－92標準
基本誤差%
±1.0
回差%
1.0
死區%
1.0
始終點偏差%
±2.5
額定行程偏差%
2.5
可調比
50:1


七、允許壓差

公稱通徑
20
25
40
50
65
80
100
150
200
250
300
閥座直徑
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
執行機構
允許壓差ΔP（Mpa）
PSL202
單座
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78
套筒
6.4
6.4
6.4
5.10
PSL204
單座
4.31
2.76
1.76
1.04
0.69
0.44
套筒
6.4
6.4
5.62
PSL208
單座
1.86
1.23
0.78
0.50
0.35
0.20
套筒
6.4
5.31
3.97
PSL320
單座
1.26
0.87
0.49
0.32
0.22
套筒
6.4
4.14


八、型號編制說明

Z
D
S
P
16
C
G
自控閥門
執行機構類型
位移特征：
閥門結構形式：
公稱壓力：
閥體材質：
溫度類型：
D：表示PS系列
S：表示直行程
P：表示單座
16：表示1.6MPa
C：表示碳鋼
G：表示中溫型
常溫省略
R：表示3810系列
M：表示套筒
40：表示4.0MPa
P：表示不銹鋼
鑄鐵省略
H：表示DKZ系列
64：表示6.4MPa
C：表示其它系列


九、定貨須知
1.產品型號與名稱
2.公稱通徑DN(mm)
3.公稱壓力 10.其它特殊要求
4.流量特性
5.閥體材質
6.額定流量系數
7.介質種類和溫度范圍
8.閥前后壓力(壓差)
9.電源電壓和控制信號

ZDSP(M)精小型電子式電動單座(套筒)調節閥
