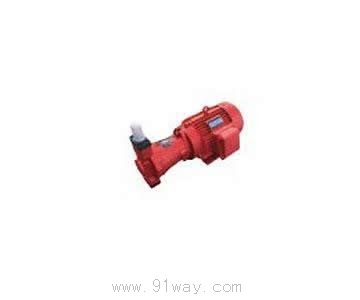

 產品名稱： CCY型軸向柱塞泵
型號規格： CCY型軸向柱塞泵
  放大圖片 放大圖片
產品類別： 常規產品 -- 泵閥管件 -- 柱塞泵
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916950330
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
CCY型軸向柱塞泵產品詳細說明：

概論
CCY型軸向柱塞泵將具有31.5Mpa壓力的純凈的液壓油輸入到各種油壓機、液動機等到液壓系統中，以產生巨大的工作動力。
同時該油泵可以作為液壓馬達使用。根據需要，本油泵有多種變量形式。本油泵，油馬達廣泛用于船舶航空、礦山、冶金、壓鑄、鍛造、機床的名類機械中，其特點是體積小、效率高、壽命長、設計先進、結構緊湊、維護方便。

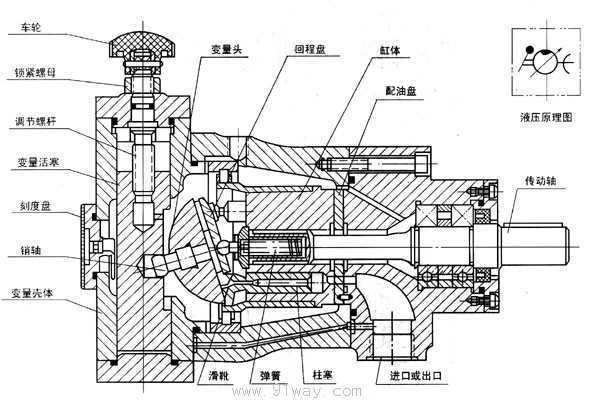

結構圖

CCY型軸向柱塞泵結構圖

特性曲線

CCY型軸向柱塞泵特性曲線

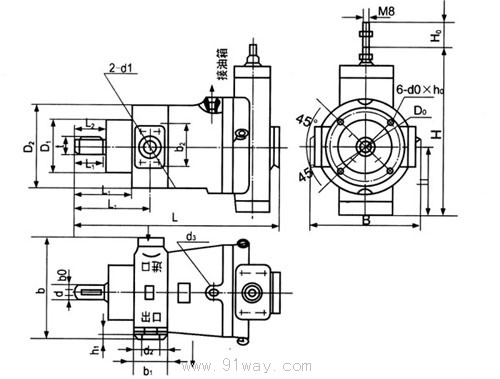

10、25、（32）40、63（80）CCY14-1B（括號內為CGY）

CCY型軸向柱塞泵外形尺寸

D的公差f9d的公差h6

泵的型號
進口
出口
10CCY14-1B
22×16
22×16
25（32）CCY14-1B
34×24
34×24
40CCY14-1B
42×30
42×30
63CCY14-1B
50×38
50×38

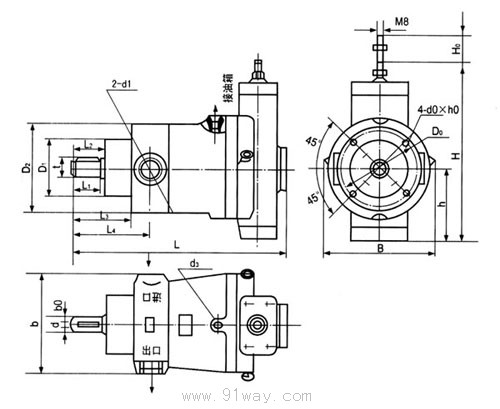

160、250、(400)CCY14-1B



CCY型軸向柱塞泵安裝尺寸

推薦使用管道尺寸（d外×d內）

泵的型號
進口
出口
160CCY14-1B
63×46
63×46
250CCY14-1B
75×55
75×55
400CCY14-1B
90×66
90×66

尺寸
型號
B
b
b0
b1
b2
D0
D1
D2
d
d1
d2
d3
H
h
h1
L
I1
I2
I3
I4
t
d0×h0
H0
10
172
142
8
100
75
125
25
M22×1.5
M14×1.5
227
92
295
40
41
86
109
28
M10×25
23.4
25
（32）
198
172
8
125
100
150
30
M33×2
M14×1.5
295
125
362
52
54
104
134
32.5
M10×25
34.6
40
CCY14-1B
198
172
10
135
100
150
32
M39×2
M18×1.5
295
125
362
52
54
104
134
35
M10×25
34.6
63
（80）
258
200
12
155
120
190
40
M42×2
M18×1.5
337
140
440
60
62
122
157
42.8
M12×25
41.4
160
322
340
16
90
160
198
150
240
55
50
64
M22×1.5
391
172
25
595
106
110
180
230
59.5
M16×35
42.8
250
CCY14-1B
385
420
18
110
180
230
180
280
60
55
76
M22×1.5
458
210
25
691
110
112
212
272
63.9
M20×45
55.6
400
385
420
18
110
180
230
180
280
60
65
76
M22×1.5
458
210
25
701
110
112
212
277
63.9
M20×45
55.6

CCY型軸向柱塞泵
