JMZ系列精密計量泵產品詳細說明：

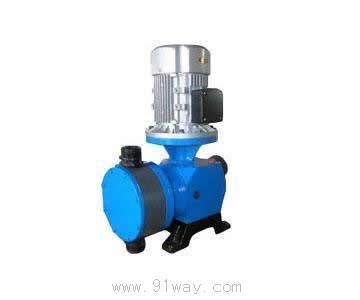

JMZ系列精密計量泵

可調計量范圍：0-560L/H
最大壓力范圍：0-0.6MPa
驅動方式：電機驅動
控制方式：手動、自動控制(可接收4-20mA信號來調節流量)

1、鑄鋁殼體，散熱性能高，整體重量輕，適用各種酸堿藥液，無毒無味。
2、采用偏心曲軸機構。
3、接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
4、性價比高，普遍適用于，壓力要求不高的水處理行業。
5、在泵運行或停止時也可任意調節流量也可定量輸出。
6、隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層厚度3.mm SUS304支撐鐵芯，第四層采用強化尼龍纖維補強，第五采用EPDM彈性橡膠完全包履，可有效提升隔膜使用壽命。

JMZ型隔膜式計量泵材質:

泵頭部位材料	工作條件
計量泵頭： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯	環境溫度： -30℃―+90℃
計量閥： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯	電機：二相 三相
閥球： 二氧化硅、SUS304、SUS316、陶瓷	功率：25W 80W
密封： 聚四氟乙烯、聚氯乙烯	防護等級：IP54

JMZ型隔膜式計量泵性能參數:

型 號	流量 (L/H)	壓力(MPa)	沖次（MIN-1）	進出口徑	重量(KG)
JMZ-180/0.5	180	0.5	48	DN15	25
JMZ-280/0.5	280	0.5	72	DN15
JMZ-360/0.4	360	0.4	96	DN25
JMZ-450/0.4	450	0.3	144	DN25
JMZ-560/0.4	560	0.3	144	DN25

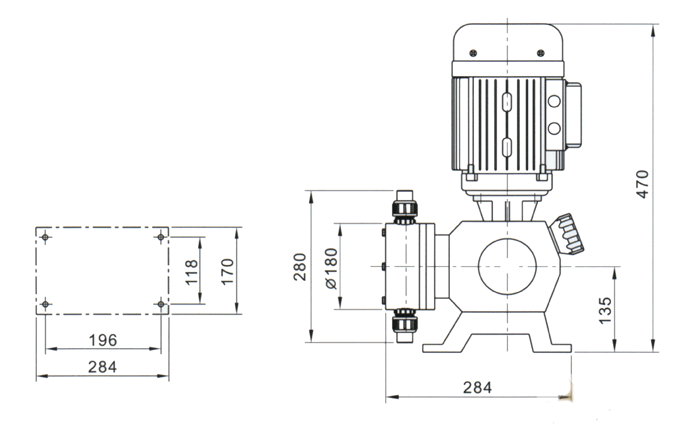

JMZ型隔膜式計量泵(外型尺寸)

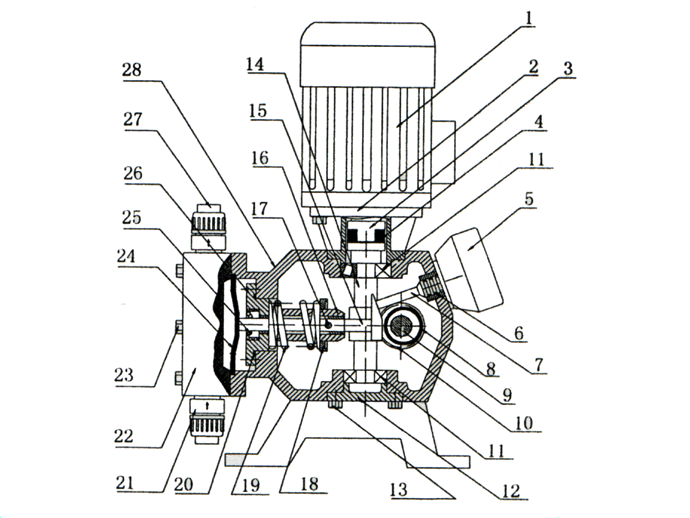

JMZ隔膜式計量泵結構說明

序號	零件名稱	序號	零件名稱	序號	零件名稱	序號	零件名稱
1	電機	8	偏心輪軸承	15	頂桿	22	泵頭
2	電機座	9	主軸	16	導向軸套	23	螺栓
3	電機聯軸節	10	蝸輪	17	鍵	24	膜片
4	橡膠緩沖塊	11	軸承	18	彈簧座	25	油封
5	調節手輪	12	軸承蓋	19	彈簧	26	油封座
6	密封圈	13	螺絲	20	密封圈	27	出水閥總成
7	調節頂桿	14	蝸桿	21	進水閥總成	28	泵體

JMZ型隔膜式計量泵（結構說明）

JMZ隔膜式計量泵結構說明

序號	零件名稱	序號	零件名稱	序號	零件名稱	序號	零件名稱
1	電機	8	偏心輪軸承	15	頂桿	22	泵頭
2	電機座	9	主軸	16	導向軸套	23	螺栓
3	電機聯軸節	10	蝸輪	17	鍵	24	膜片
4	橡膠緩沖塊	11	軸承	18	彈簧座	25	油封
5	調節手輪	12	軸承蓋	19	彈簧	26	油封座
6	密封圈	13	螺絲	20	密封圈	27	出水閥總成
7	調節頂桿	14	蝸桿	21	進水閥總成	28	泵體
