產品名稱：

XZ型紙漿泵

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 渣(泥)漿泵

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

XZ型紙漿泵產品詳細說明：

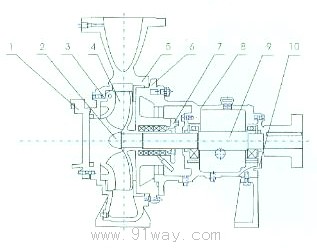

XZ型紙漿泵結構圖



結構說明
1、XZ型紙漿為單吸懸臂式結構，主要零件由泵體、葉輪后蓋、軸、懸架等組成。
2、從泵進口看，葉輪均為逆時針?lè)较蛐D(zhuǎn)，泵為軸向吸入，徑向(中間)排出。
3、泵為后開門結構，維修時不必拆卸管路。
4、泵軸由兩個滾動軸承支承．或由兩個角接觸球軸承和滾珠軸承組成。采用稀油潤滑。
5、軸封采用填料或機戒密封型式，
6、開式葉輪適用于含用一定的氣液混輸并由于葉輪及側輪之間的間隙可以進行調整．可使葉輪保持恒定的間隙和連續高效性能。
7、泵通過彈性柱銷聯軸器由電機直接驅動。

產品概述
xz型紙漿泵是我公司生產的一種節能、高效產品，該產品，根據目前造紙工藝流程和實際使用情況，經我公司和浙江大學共同研究設計．利用國外芬蘭奧斯龍公司的先進技術而設計的漿泵，采用了開式三葉片葉輪，葉輪與側板之間間隙可以進行調整，使葉輪保持恒定的間隙和連續高效性能。葉輪無堵塞、重量輕、效率高，運行平穩，電機功率比目前廣泛應用的漿泵配小至二個檔次，能得到高效節電的真正實惠。

XZ型紙漿泵性能范圍
流量：12 .5～1600m3/h
揚程：8～50m
紙漿濃度≤4％
工作溫度： ≤800c
當用戶對泵的性能、材料有特殊要求時，可根據用戶的要求，給予設計和生產。

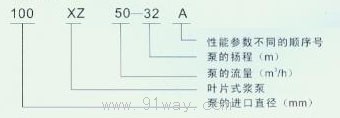

型號說明

XZ型紙漿泵性能參數

型號		流量（m3/h）	楊程	轉速（r/min）	配用機電型號及功率（KW）
65×Z12.5-32		12.5	32	1450	Y132S-4/5.5
65×Z12.5-32	A	10	28	1450	Y112M-4/4
80×Z25-32		25	32	1450	Y132M-4/7.5
80×Z25-32	A	20	28	1450	Y132S-4/5.5
80×Z40-10		40	10	1450	Y100L-4/2.2
80×Z40-10	A	30	8	1450	Y90L-4/7.5
80×Z25-20		25	20	1450	Y112M-4/4
80×Z25-20	A	20	16	1450	Y100L2-4/3
100×Z50-0		50	20	1450	Y132S-4/5.5
	A	40	18		Y112M-4/4
	B	70	10		Y112M-4/4
100×Z25-32		50	35	1450	Y160M-4/11
100×Z25-32	A	40	30	1450	Y132M-4/7.5
100×Z25-40		50	40	1450	Y160L-4/15
100×Z25-40	A	40	36	1450	Y160M-4/11
125×Z100-20		100	20	1450	Y132M-4/7.5
	A	90	18		Y132M-4/7.5
	B	80	16		Y132M-4/7.5
	C	120	10		Y160L-4/15
125×Z100-32		100	32	1450	Y160M-4/11
	A	90	28		Y160M-4/11
	B	80	26		Y160M-4/11
150×Z150-35		150	35	1450	Y200L-4/30
150×Z150-35	A	140	32	1450	Y180L-4/22

型號		流量（m3/h）	楊程	轉速（r/min）	配用機電型號及功率（KW）
125×Z120-40		120	40	1450	Y200L-4/30
	A	100	40		Y180L-4/22
	B	90	38		Y180M-4/18.5
	C	80	35		Y160L-4/15
150×Z200-20		200	20	1450	Y180M-4/18.5
	A	180	18		Y160M-4/11
	B	160	16		Y160M-4/11
	C	200	10		Y200L-4/30
150×Z200-32		200	32	1450	Y180L-4/22
	A	187	28		Y180M-4/18.5
	B	170	24		Y250M-4/55
150×Z200-50		200	50	1450	Y225M-4/45
	A	187	45		Y225S-4/37
	B	180	40		Y200Z-4/30
	C	170	36		Y225S-4/37
200×Z400-20		400	20	1450	Y200L-4/30
	A	380	18		Y200L-4/30
	B	340	15		Y180L-4/22
	C	320	13		Y180M-4/18.5
200×Z400-32		400	32	1450	Y250M-4/55
	A	374	28		Y225M-4/45
	B	340	25		Y250S-4/37
	C	320	20		Y200L-4/30

型號		流量（m3/h）	楊程	轉速（r/min）	配用機電型號及功率（KW）
200×Z400-50		400	50	1450	Y280M-4/90
	A	374	42		Y280S-4/75
	B	340	36		Y250M-4/55
	C	310	30		Y225M-4/45
250×Z600-32		600	32	1450	Y280M-4/90
	A	580	28		Y280S-4/75
	B	550	25		Y250M-4/55
	C	500	20		Y225M-4/45
250×Z600-50		600	50	1450	Y315M-4/132
	A	580	42		Y315S-4/110
	B	530	36		Y280M-4/90
	C	480	30		Y280S-4/75
300×Z800-32		800	32	1450	Y315S-4/110
	A	750	28		Y280M-4/90
	B	700	25		Y280S-4/75
	C	630	20		Y250M-4/55
300×Z800-50		800	50	1450	Y315M-4/185
	A	730	42		Y315M-4/132
	B	680	36		Y315S-4/110
	C	620	30		Y280M-4/90
350×Z1000-32		1000	32	1450	Y315M-4/132
	A	935	28		Y315S-4/110
	B	880	25		Y280M-4/90
	C	790	20		Y280S-4/75

型號		流量（m3/h）	楊程	轉速（r/min）	配用機電型號及功率（KW）
350×Z1000-50		1000	50	1450	Y315L2-4/200
	A	920	42		Y315L1-4/160
	B	850	36		Y315M-4/132
	C	780	30		Y315S-4/110
400×Z1250-32		1250	32	1450	Y315L1-4/160
	A	1169	28		Y315M-4/132
	B	1105	25		Y315M-4/132
	C	1000	20		Y280M-4/90
400×Z1250-50		1250	50	1450	Y355M2-4/280
	A	1146	42		Y315M3-4/220
	B	1060	36		Y315M1-4/185
	C	968	30		Y315M-4/132
450×Z1600-32		1600	32	1450	Y355M3-6/220
	A	1497	28		Y355M1-6/185
	B	1414	35		Y315M2-6/160
	C	1265	20		Y315L2-6/132
450×Z1600-50		1600	50	1450	Y355L1-4/355
	A	1466	42		Y355M2-4/280
	B	1265	36		Y315M3-4/220
	C	1146	30		Y315M1-4/185

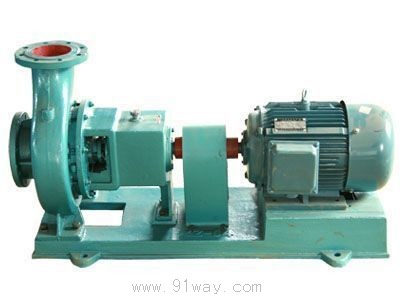

XZ型紙漿泵（示意圖）
