 產品名稱： NGCQ型高溫磁力泵
型號規格： NGCQ型高溫磁力泵
  放大圖片 放大圖片
產品類別： 常規產品 -- 泵閥管件 -- 磁力泵
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916950330
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
NGCQ型高溫磁力泵產品詳細說明：
NGCQ系列磁力泵廣泛應用于石油、化工、冶金、制藥、電鍍、環保等行業，可輸送100℃以下易燃、易爆、劇毒、貴重液體。

性能
流量：3.2-100m3/h 　揚程：20-80m　功率：0.75－75KW
使用溫度(風冷卻-60℃-260℃)(水冷卻260℃-450℃)

NGCQ型高溫磁力泵特點
用磁力傳動原理及設置水冷卻與風冷卻裝置無泄漏輸送腐蝕性高溫介質。

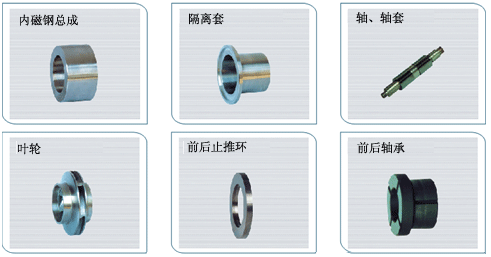

NGCQ型高溫磁力泵零件圖

結構說明

序號 零件名稱 材料 序號 零件名稱 材料 NGCQ型高溫磁力泵結構圖
1 泵體 不銹鋼 8 軸承體 不銹鋼
2 靜環 不銹鋼 9 外磁鋼總成 磁體組件
3 葉輪 不銹鋼 10 隔離套 不銹鋼
4 密封圈 聚四氟乙烯 11 內磁鋼總成 磁體組件
5 前后止推環 碳化鎢 12 冷卻箱 組合件
6 前后軸承 碳石墨 13 泵軸 不銹鋼
7 前后軸承 碳化鎢 14 聯接架 鑄鐵


外型和安裝尺寸

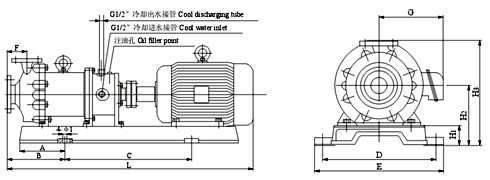

NGCQ型高溫磁力泵外形尺寸

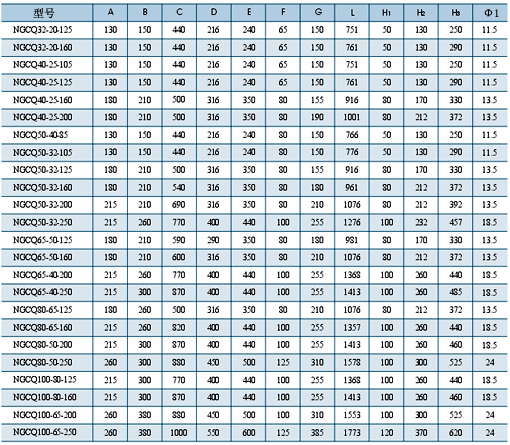

NGCQ型高溫磁力泵安裝尺寸

NGCQ型高溫磁力泵
