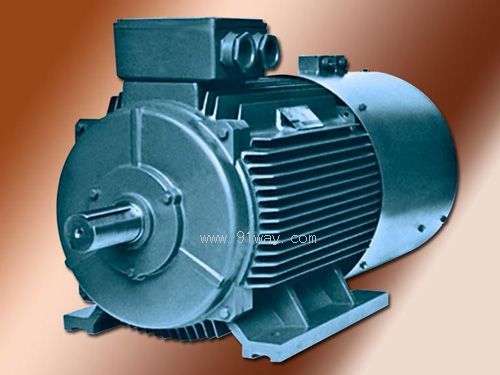

 產品名稱： YZP系列起重及冶金用變頻調速三相異步電動機
型號規格： YZP系列起重及冶金用變頻調速三相異步電動機
  放大圖片 放大圖片
產品類別： 常規產品 -- 電機產品 -- 交流變頻電機
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13901609058
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：

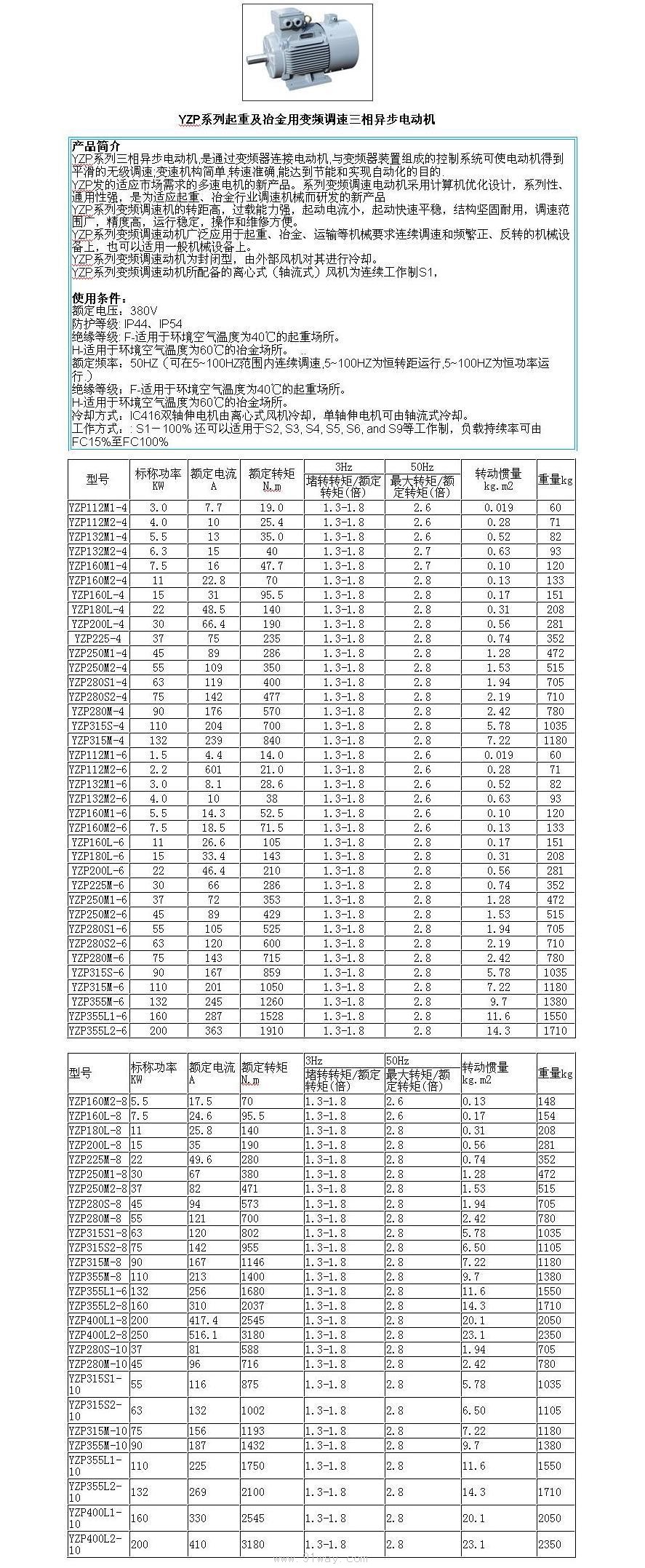

（點擊小圖查看大圖） 資料下載 技術參數及安裝尺寸
YZP系列起重及冶金用變頻調速三相異步電動機產品詳細說明：

YZP系列三相異步電動機,是通過變頻器連接電動機,與變頻器裝置組成的控制系統可使電動機得到平滑的無級調速;變速機構簡單,轉速準確,能達到節能和實現自動化的目的.YZP發的適應市場需求的多速電機的新產品。系列變頻調速電動機采用計算機優化設計，系列性、通用性強，是為適應起重、冶金行業調速機械而研發的新產品YZP系列變頻調速機的轉距高，過載能力強，起動電流小，起動快速平穩，結構堅固耐用，調速范圍廣，精度高，運行穩定，操作和維修方便。YZP系列變頻調速動機廣泛應用于起重、冶金、運輸?shù)葯C械要求連續調速和頻繁正、反轉的機械設備上，也可以適用一般機械設備上。

YZP系列起重及冶金用變頻調速三相異步電動機技術參數及安裝尺寸

型號 標稱
功率
(kw)		 額定
電流
(A)		 額定
轉矩
(N.m)		 額定
轉速
(r/min)		 堵轉轉矩
額定轉矩
(倍)		 最大轉矩
額定轉矩
(倍)		 轉動
慣量
(kg.m2)		 輸出特性 軸流風機 重量
(kg)
電壓
(V)		 功率
(W)
YZP112M1-6 1.5 4.0 15 888 1.8 2.4 0.019 3~50Hz恒轉矩
50~100Hz恒功率

電壓-頻率特性


YZP系列起重及冶金用變頻調速三相異步電動機特性曲線1


轉矩-頻率特性

YZP系列起重及冶金用變頻調速三相異步電動機特性曲線2

 　 　 60
YZP112M2-6 2.2 5.8 21 870 1.8 2.4 0.028 　 　 71
YZP132M1-6 3.0 7.8 30 930 1.8 2.4 0.052 　 　 82
YZP132M2-6 4.0 9.6 40 920 1.8 2.4 0.063 　 　 93
YZP160M1-6 5.5 13 55 935 1.8 2.4 0.10 380 100 120
YZP160M2-6 7.5 18 75 935 1.8 2.6 0.13 380 100 133
YZP160L-6 11 25 105 930 1.8 2.8 0.17 380 100 154
YZP180L-6 15 31 145 934 1.8 2.8 0.31 380 230 208
YZP200L-6 22 45 210 930 1.8 2.8 0.56 380 230 281
YZP225M-6 30 62 290 940 1.8 2.8 0.74 380 300 352
YZP250M1-6 37 70 355 986 1.8 2.8 1.28 380 300 472
YZP250M2-6 45 86 430 990 1.8 2.8 1.53 380 300 515
YZP280S1-6 55 105 530 989 1.8 2.8 1.94 380 370 705
YZP280S2-6 63 118 605 988 1.8 2.8 2.19 380 370 740
YZP280M-6 75 144 720 989 1.8 2.8 2.42 380 370 780
YZP315S1-6 90 170 860 985 1.8 2.8 5.78 380 450 1105
YZP315M-6 110 214 1050 985 1.8 2.8 7.22 380 450 1180
YZP355M-6 132 240 1260 970 1.8 2.8 9.7 380 3000 1380
YZP355L1-6 160 287 1530 970 1.8 2.8 11.6 380 3000 1550
YZP355L2-6 200 360 1910 970 1.8 2.8 14.3 380 3000 1710
YZP400L1-6 250 470 2390 970 1.8 2.8 20.1 380 3000 2210
YZP400L2-6 300 556 2865 970 1.8 2.8 23.1 380 3000 2690

型號 標稱
功率
(kw)		 額定
電流
(A)		 額定
轉矩
(N.m)		 額定
轉速
(r/min)		 堵轉轉矩
額定轉矩
(倍)		 最大轉矩
額定轉矩
(倍)		 轉動
慣量
(kg.m2)		 輸出特性 軸流風機 重量
(kg)
電壓
(V)		 功率
(W)
YZP160M1-8 4 10.6 57.3 685 1.8 2.7 0.1 3~50Hz恒轉矩
50~100Hz恒功率

電壓-頻率特性

YZP系列起重及冶金用變頻調速三相異步電動機特性曲線3

轉矩-頻率特性

YZP系列起重及冶金用變頻調速三相異步電動機特性曲線4

 380 100 82
YZP160M2-8 5.5 15 77.7 694 1.8 3.0 0.13 380 100 93
YZP160L-8 7.5 21 95 700 1.8 2.6 0.17 380 100 154
YZP180L-8 11 26 140 696 1.8 2.8 0.31 380 230 208
YZP200L-8 15 35 195 700 1.8 2.8 0.56 380 230 281
YZP225M-8 22 50 280 700 1.8 2.8 0.74 380 300 352
YZP250M1-8 30 65 385 740 1.8 2.8 1.28 380 300 472
YZP250M2-8 37 82 475 740 1.8 2.8 1.53 380 300 515
YZP280S1-8 45 103 575 742 1.8 2.8 1.94 380 370 705
YZP280M-8 55 120 700 741 1.8 2.8 2.42 380 370 780
YZP315S1-8 63 128 805 739 1.8 2.8 5.78 380 450 1035
YZP315S2-8 75 153 955 740 1.8 2.8 6.51 380 450 1105
YZP315M-8 90 183 1146 740 1.8 2.8 7.22 380 450 1180
YZP335M-8 110 217 1400 726 1.8 2.8 9.7 380 3000 1380
YZP335L1-8 132 257 1680 726 1.8 2.8 11.6 380 3000 1550
YZP335L2-8 160 311 2040 725 1.8 2.8 14.3 380 3000 1710
YZP400L1-8 200 390 2550 730 1.8 2.8 20.1 380 3000 2210
YZP400L2-8 250 475 3185 728 1.8 2.8 23.1 380 3000 2690

機座號 安裝尺寸及公差 外形尺寸
A A/2 B C D D1 E E1 F G H K 螺栓直徑 AB AC BB HA HD L CL
基本尺寸 極限偏差 基本尺寸 極限偏差 基本尺寸 極限偏差 基本尺寸 基本尺寸 極限偏差 基本尺寸 極限偏差 基本尺寸 極限偏差 基本尺寸 極限偏差
112M 190 95 140 70 ±2.0 32 　 ﹣ 80 ±0.37 ﹣ 10 0 27 　　 112 　　 12 　　 M10 250 245 235 15 330 590 　
132M 216 108 178 89 38 +0.018 -0.036 33 132 275 285 260 17 360 645 　
160M 254 127 210 108 ±3.0 48 +0.002 110 ±0.43 14 　　 42.5 　　 160 0 15 +0.43 M12 320 325 290 20 420 758 718
160L 254 　 -0.5 0 335 800 762
180L 279 139.5 279 121 55 ﹣ M36×3 82 0 19.9 　 180 　 　 360 360 380 22 460 870 800
200L 318 159 305 133 60 M42×3 140 ±0.50 105 16 -0.043 21.4 0 200 　　　 19 　　　 M16 405 405 400 25 510 975 928
225M 356 178 311 149 ±4.0 65 　　 23.9 -0.2 225 455 430 410 28 545 1050 998
250M 406 203 349 168 70 M48×3 18 25.4 　 250 24 M20 515 480 510 30 605 1195 1092
280S 457 228.5 368 190 85 - M56×4 170 130 20 　　 31.7 　　　　 280 　　 +0.52 575 535 530 32 665 1265 　
280M 419 0 580 1315 　
315S 508 254 406 216 95 M64×4 22 0 35.2 315 0 28 　　　　 M24 640 620 35 750 1390 　
315M 457 -0.052 -1.0 630 1440 　
355M 610 305 560 254 110 M80×4 210 ±0.58 165 25 　　 41.9 　　　 355 　　　 740 710 730 38 840 1650 　
355L 630 800 1720 　
400L 686 343 710 280 130 - M100×4 250 200 28 　 50 400 35 +0.62 M30 855 840 910 45 950 1865

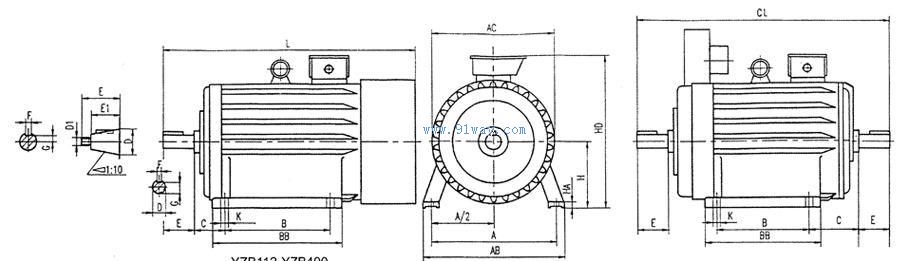

YZP系列起重及冶金用變頻調速三相異步電動機安裝尺寸
