CS,CS-I,CS-III系列手搖泵產品詳細說明：

CS,CS-I,CS-III系列手搖泵

型號規格	主要參數
	流 量 m3/h	壓出水頭 m	往復次數 1/min	吸入高度 m	泵缸直徑 mm	活塞行程 mm	重量 kg
CS --20	20	20-25	50	5	65	68	5.8
CS--20Y CS--20YH	20	25	50	6	65	68	5.8
CS--25Y CS--25H	32	25	50	6	75	80	7.5
CS--32	40	20-25	50	5	88	90	9
CS--32Y CS--32H	48	25	50	6	88	90	10.5
CS--40Y CS--40H	65	25	50	6	95	96	12
Ⅰ	20	30	80	5	65	50	15.5
Ⅲ	65	30	52	5	100	68	38.2

商品描述：
CS,CS-I,CS-III系列手搖泵為雙作用往復活塞結構，適用于抽送淡水、燃油污水以及封鎖腐蝕性液體。不適用于含有纖維或其他固定顆粒的液體。
　　CS系列手搖泵中的Y型適用于抽送淡水、燃油。H型適用于抽送海水、污水。
　　I、III系列手搖泵適用于抽送淡水。

　　型號意義：
　　　　CS—20Y(H)　CS—CS系列手搖泵
　　　　20—流量　Y—鐵　H—銅

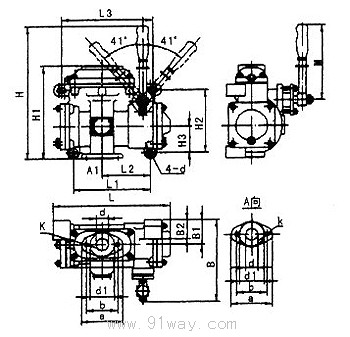

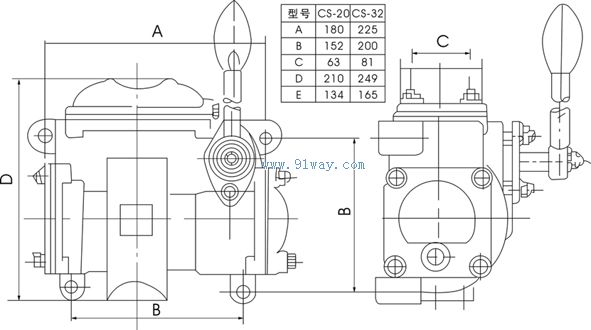

CS型手搖泵安裝尺寸


型號	L	L1	L2	L3	M	B	B1	B2	H
CS-20	230	135	85	185	300	164	50	40	425
CS-32	305	200	131	254	500	224	68	50	650
CS-20Y/H	230	135	85	485	300	164	50	40	425
CS-25Y/H	250	180	114	203	400	180	58	40	535
CS-32Y/H	290	200	125	225	510	218	65	50	650
CS-40Y/H	302	215	136	240	630	218	70	50	792

型號	H1	H2	H3	a	b	d	d1	k
CS-20	210	132	56	64	44	20	40	2-M8
CS-32	245	160	72	82	62	32	54	2-M8
CS-20Y/H	210	132	56	88	63	20	52	2-M10
CS-25Y/H	220	150	64	95	70	25	58	2-M10
CS-32Y/H	243	165	70	108	81	32	68	2-M12
CS-40Y/H	266	178	77	118	91	40	78	2-M12

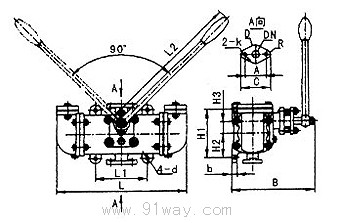

Ⅰ、Ⅲ型手搖泵外形及安裝尺寸

型號	L	L1	L2	B	b	H1	H2	H3
Ⅰ	348	140	405	235	15	135	68	33
Ⅲ	502	230	700	285	18	215	107.5	50
型號	d	A	C	k		R	DN	D
Ⅰ	∮11	58	82	2-M10		12	∮12	∮52
Ⅲ	∮13	90	120	2-∮11.5		15	∮38	∮76
