S-250型開關電源產品詳細說明：

低價格、高可靠
105℃輸出電容器
全球適用AC輸入電壓
效率高、工作溫度低
軟啟動電流、有效降低AC輸入沖擊
體積小、重量輕
100%滿負荷燒機測試
內裝EMI濾波器、紋波極小

型號 性能	S-250-5	S-250-7.5	S-250-12	S-250-13.5	S-250-15	S-250-24	S-250-27	S-250-48
直流輸出電壓	5V	7.5V	12V	13.5V	15V	24V	27V	48V
輸出電壓容差(注2)	±2%	±2%	±1%	±1%	±1%	±1%	±1%	±1%
額定輸出電流	50A	33A	20.8A	18.5A	16.6A	10.5A	9.3A	5.2A
輸出電流范圍	0-50A	0-33A	0-20.8A	0-18.5A	0-16.6A	0-10.5A	0-9.3A	0-5.2A
紋波及噪音(注3)	150mVp-p	150mVp-p	150mV	150mV	150mV	150mV	200mV	240mV
進線穩定度(注4)	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
負載穩定度(注5)	±1%	±1%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
直流輸出功率	250W	250W	250W	250W	250W	252W	251W	250W
效率	73%	76%	74%	79%	78%	81%	82%	83%
直流電壓可調范圍	4.5-5.6V	6-9V	10-13.2V	12-15V	13.5-18V	20-26.4V	26-32V	41-56V
輸入電壓范圍	90～132VAC/180～264VAC 由開關選擇 47～63Hz;254～370VDC
輸入電流	4.6A/115V 2.8A/230V
沖擊電流	冷啟動電流 25A/115V 50A/230V
漏電流	< 3.5mA/240VAC
過載保護	115%～135%　切斷輸出　復位:自動恢復
過電壓保護	5.75-6.7V	9.4-10.9V	13.8-16V	15.5-18V	18-21V	27.6-32V	33.7-39V	57.6-67.2V
高溫保護	RTH3>=65℃ FAN ON,<=55℃ FAN OFF,>=80℃ 切斷輸出(5-15V) RTH3>=70℃ FAN ON,<=60℃ FAN OFF,>=85℃ 切斷輸出(24-48V)
溫度系數	±0.03%/℃(0～50℃)
啟動、上升、保持時間	200ms,50ms,20ms
抗震性	10～500Hz,2G 10min./1周期,時長60分,各軸
耐壓性	輸入輸出間:1.5KVAC,輸入與外殼:1.5KVAC,輸出與外殼:0.5KVAC
隔離電阻	輸入輸出間,輸入與外殼,輸出與外殼:500VDC/100MΩ
工作溫度、濕度	-10℃～+50℃,20%～90%RH
存儲溫度、溫度	-20℃～+85℃,10%～95%RH

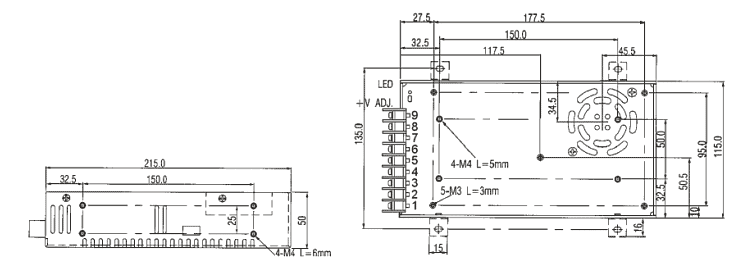

外形尺寸	215*115*50mm
重量	1.15Kg
安全標準	UL1950
EMC標準	EN55022,EN55024,EN61000
其它性能	……

注：1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
　　2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
　　3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
　　4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
　　5、負載穩定度測試：負載從0%到100%。
　　6、C3,4必須拆除

S-250型開關電源
