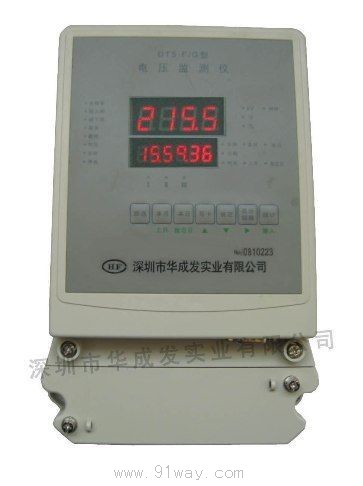

DT5-F/G型電壓監測儀產品詳細說明：

一：概述
DT5-F/G型電壓監測儀是一款高穩定和高可靠的供電電壓質量統計儀表，它可對電網電壓信號進行連續測量，并進行統計分析和數據儲存，是電力系統監測、考核電網電壓質量的高科技電子測量儀器。適用于AC1OOV 、AC22OV 、AC38O 三種工作電源下工作。有三種系列，DT5-1型可監測-路相電壓或-路線電壓；DT5-2 型可監測兩路相電壓或兩路線電壓；DT5-3 型可監測三路相電壓或三路線電壓；采用了大容量的E2 PROM 保存采集數據，使儀表能保存12個月的統計數據和停送電數據。在軟件設計中采用模塊化、結構化的編程方法，同時采用高級語言和匯編語言相結合的方式，使程序即有很快的執行速度滿足實時監測的要求，又有極好的可維護性。它還采用SMT 技術和新型大規模集成電路器件。如高精度、低漂移放大器，高速A/D轉換器和單片顯示驅動器等，簡化了電路設計。多種電磁兼容保護措施和表面貼裝工藝，提高了儀表的穩定性和可靠性。

二：主要性能
1．測量方式：
真有效值測量，直接顯示被測量電壓的瞬時值。
2．統計對象：
可對變送為PT100V的3KV以上高壓電網電壓或者220V，380V低壓信號進行采集、儲存、統計分析。
3．統計形式：
儀表每秒鐘檢測一次電壓，到了一分鐘就計算這一分鐘的平均電壓，儀表自動地按日、月方式分別分類統計。
4．統計項目及主要功能：
可儲存十二個月的統計數據和停送電數據。
可儲存本月、上月和前一月共三個月任一日的電壓統計數據和正點數據。
多路表可對單獨任意一條線路或任意一相的統計數據和失壓狀況進行記錄儲存。
可讀出瞬時電壓值，每日、每月的電壓合格率及合格時間，超上（下）限率及超上（下）限時間，最大（�。┲导俺霈F(xiàn)時間，平均電壓及運行總時間，停電次數（每月32次）及每一次的停來電時刻。
上排以4位0.5英寸LED數碼管顯示電壓值、百分比；下排以6位0.36英寸LED數碼管顯示分鐘數、日期、時間。

三：主要技術指標

工作電源		AC100V，AC220V，AC380V任選
測量范圍		AC70V~AC130V（PT100V）
		AC154V~AC286V（220V）
		AC266V~AC494V（380V）
功耗		＜3VA
準確度	測量精度	＜0.5%
	非線性度	＜0.1%
	時鐘精度	＜1秒/24小時
穩定度	工作溫度	-35℃～+60℃
	溫度影響	100PPM/℃
	長期穩定性	＜0.1%/年
工作條件	溫度	-35℃~60℃
	濕度	20%~90%無凝露
數據管理	數據存儲	32K
	停電數據保存時間	十年
	采樣周期	1次/秒
	物理接口	RS232/RS485（單選）
	通訊規約	101、CDT、Polling
	波特率	2400bps,4800bps,9600bps（可選）
其它	整機性能	符合DL500-92
	電磁兼容	符合IEC61000
	雷擊突波防護	符合ITUK
	外形尺寸	140×190×60（掛式）
		160×80×200（嵌入式）
	開孔尺寸	φ6.2mm（掛式）
		151×71（嵌入式）
	重量	0.9KG
	監測回路	1路，2路，3路（用戶訂貨時注明）
