PK6013三相智能電量變送器產品詳細說明：

PK6013模塊是一智能型電參數采集模塊,可測量三相電流、電壓的真有效值,有功功率、無功功率、功率因數、頻率、電能等參數，其輸出為RS-485數字信號:有三相電壓、電流、有 功功率、無功功率、功率因數、頻率、電能等參數。可代替電壓、電流、功率、功率因數、 頻率等變送器，及測量這些變送器的輸入模塊。

PK6013三相智能電量變送器主要技術參數

輸入范圍--- 交流45-65Hz
電壓量程(相電壓):60V、100V、200V、250V、400V、500V (或按用戶要求制作)
電流量程:1A、5A、10A (或按用戶要求制作)
數據輸出--- 三相電壓Ua,Ub,Uc,三相電流Ia、Ib、Ic的真有效值，頻率F，有功功率P，無功
功率Q，功率因數PF，每相有功功率Pa,Pb,Pc,有功電度
輸出接口--- RS-485： 二線制、通訊距離：1200米、±15KV ESD保護
通訊協議--- MODBUS-RTU
波特率--- 1200、2400、4800、9600、19.2K bps
精度等級--- 電壓,電流 0.2級
有功功率,無功功率,功率因數 0.5級
有功電度 0.5級
頻率 0.2級
隔離耐壓--- 1000VDC
供電電源--- +8~30VDC,功耗<0.5W
工作溫度--- -20~75℃
存貯條件--- -20℃～+80℃（RH:5%～95%不結露）
儀表規格--- 外形尺寸: 71mm * 113mm * 59mm
安裝方式:DIN導軌卡裝

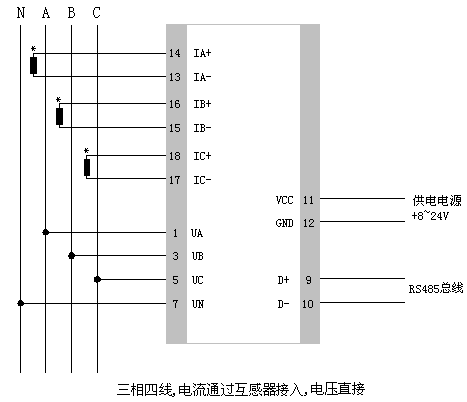

PK6013三相智能電量變送器典型接線示意圖

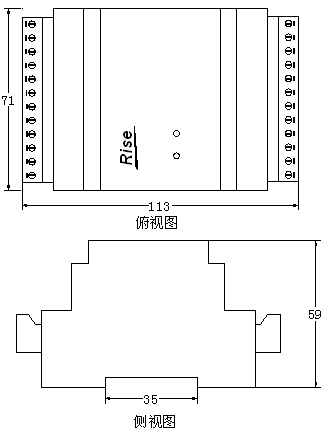

四、外形尺寸

單位：mm
