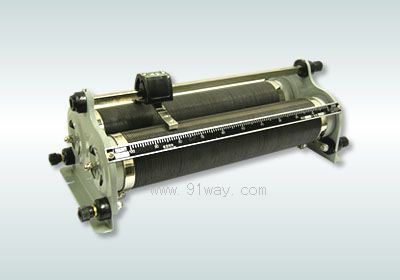

BX7系列滑線變阻器產品詳細說明：

型號：BX78
特點：電阻絲經過氧化處理，阻值連續可調，功率大，安裝方便穩固，外形美觀；
應用：應用于交流50Hz，額定電壓500V或直流不超過440V的實驗電路，教學演示以及發電和直流電機勵磁調速，
使用環境：額定功率溫度(+70℃)；

結構形式：接線端子引出，單管雙管均可；

BX7-21～24 能生產60A、100A、120A規格

外型尺寸及主要技術指標指標

規　　格		額定電流(A)/電阻阻值(Ω)																						外型尺寸
型號	原 型 號	0.1	0.2	0.3	0.5	0.8	1	1.5	2	2.5	3	3.5	4.5	6	7	8	10	13	15	20	22.5	30	50	管 徑	長	寬	高
BX7-11	RXH-A8	5K	1.9K	1.1K	600	2 5 0	1 4 0	1 0 0	5 0	3 5	2 3	17	10	6.5	4.7	3	2.5	1.5	1.1	0.75	0.55	0.4	0.13	單 管(64)	2 6 5	9 0	1 3 5
BX7-12	RXH-A10	7K	2.6K	1.5K	800	3 5 0	1 9 0	1 4 0	7 0	4 5	3 2	23	15	9	6	4	3.5	2	1.5	1	0.75	0.55	0.19		3 2 5
BX7-13	RXH-A12	8.7K	3.2K	1.9K	1K	4 2 0	2 4 0	1 8 0	9 0	5 5	4 0	30	18	12	8	5	4.5	2.5	1.9	1.3	0.95	0.7	0.24		3 7 0
BX7-14	RXH-A14	10.5K	4K	2.3K	1.2K	5 0 0	2 9 0	2 1 0	1 0 0	7 0	5 0	35	22	15	10	6.5	5.5	3	2.3	1.5	1.1	0.83	0.28		4 2 0
BX7-15	RXH-A16	12.5K	4.5K	2.7K	1.4K	6 0 0	3 4 0	2 5 0	1 2 0	8 0	5 5	40	25	18	12	7.5	6.5	3.5	2.6	1.8	1.3	0.97	0.32		4 7 0
BX7-16	RXH-A18	14.5K	5K	3K	1.6K	7 0 0	3 9 0	2 8 0	1 4 0	9 0	6 5	48	30	20	14	8.5	7.5	4.2	3	2	1.5	1.1	0.36		5 2 0
BX7-21	RXH-B12	17.5K	6.4K	3.8K	2K	8 4 0	4 8 0	3 6 0	1 8 0	1 1 0	8 0	60	36	24	16	10	9	5	3.8	2.6	1.9	1.4	0.48	雙 管64 *2	3 7 0	1 7 5	1 5 0
BX7-22	RXH-B14	21K	8K	4.6K	2.4K	1 K	5 8 0	4 2 0	2 0 0	1 4 0	1 0 0	70	44	30	20	13	11	6	4.5	3	2.2	1.7	0.56		4 2 0
BX7-23	RXH-B16	25K	9K	5.4K	2.8K	1 . 2 K	6 8 0	5 0 0	2 4 0	1 6 0	1 1 0	80	50	36	24	15	13	7	5.2	3.5	2.6	1.9	0.64		4 7 0
BX7-24	RXH-B18	29K	10K	6K	3.2K	1 . 4 K	7 8 0	5 6 0	2 8 0	1 8 0	1 3 0	95	60	40	28	17	15	8.5	6	4	3	2.1	0.72		5 2 0

主要檢驗項目、試驗方法及性能要求

檢驗項目	性能要求	試驗方法
電阻溫度系數	≤±250(×10-6/℃)	-55℃/+20℃  20℃/+125℃
引出端強度	無脫落	8Kg 30s 彎曲連續兩次
額定負荷	ΔR≤±(1%R+0.1Ω)，表面溫升≤350℃	40℃，額定電壓，1小時
耐電壓	無擊穿或飛弧	2500V DC，1min
室溫耐久性	ΔR≤±(3%R+0.1Ω)	額定電壓，通電90分鐘，停30分鐘，共500小時
不燃性	不燃燒	1～6倍額定功率，5分仲
短時過負荷	ΔR≤±(2%R+0.1Ω)	10倍額定功率，5s
絕緣電阻值	1000MΩ	1000V DC
振動	ΔR≤±(3%R+0.1Ω)	10～500Hz  98m/s2 1.5m
電阻器強度	無破損，無脫落	30Kg,30s
穩態濕熱	ΔR≤±(3%R+0.1Ω)	+40±2℃ 濕度90～95% 240h

BX7系列滑線變阻器
