 產品名稱： CJX2-D系列交流接觸器
型號規格： CJX2-D系列交流接觸器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 交流接觸器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
CJX2-D系列交流接觸器產品詳細說明：

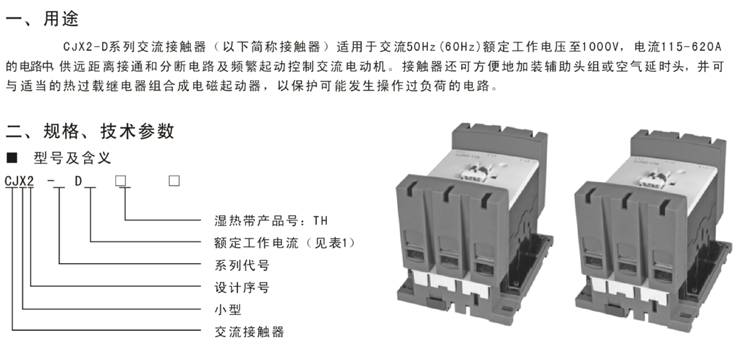

CJX2-D系列交流接觸器型號說明

規格

產品接觸器
型號		 約定發熱
電流Ith(A)		 AC-3使用類別
額定工作電流Ie(A) 控制三相鼠籠型電動機最大額定功率Pe(kw)
Ue=380V Ue=660V Ue=380V Ue=660V
CJX2-D115 250 115 86 55 80
CJX2-D150 250 150 107 75 100
CJX2-D170 250 170 118 90 110
CJX2-D205 275 205 118 110 129
CJX2-D245 315 245 137 132 160
CJX2-D300 400 300 235 160 220
CJX2-D410 500 410 303 220 280
CJX2-D475 700 475 353 265 335
CJX2-D620 1000 620 462 335 450

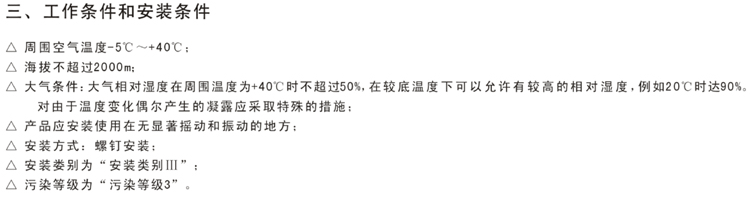

CJX2-D系列交流接觸器工作要求


技術參數

技術參數 CJX-D115 CJX-D150 CJX-D170 CJX-D205 CJX-D245 CJX-D300 CJXD410 CJX-D475 CJX-D620
額定工作電流
Le(A)		 AC-3 380V 115 150 170 205 245 300 410 475 620
660V 86 107 118 135 170 225 305 355 460
AC-4 380V 52 60 75 85 105 117 138 147 188
660V 25 38 42 82 98 107 135 145 170
可控制三相鼠
籠型電動機最
大功率Pe(kw)		 AC-3 380V 55 75 90 110 132 160 200 250 335
660V 80 100 110 129 160 220 280 335 450
AC-4 380V 25 30 40 45 55 63 75 80 100
660V 45 51 63 75 90 100 129 140 160
約定發熱電流A 250 250 250 315 350 400 500 630 800
額定工作電壓(Ue)V 380、660、1000
額定絕緣電壓(Ui)V 1000
符合標準 IEC60947-4-1、GB14048.4
AC-3 電壽命(次) 60x10 4 50x10 4 30x10 4 20x10 4 15x10 4
操作頻率-1 600 300 150
AC-4 電壽命(次) 15x10 4 8x10 4 5x10 4 3x10 4
操作頻率-1 150
機械壽命(次) 3x10 6 1x10 6 0.6x10 6
輔助觸頭 約定發熱電流A 10
電壽命(次) AC-15 60x10 4 50x10 4 30x10x 4 20x10 4 15x10 4
DC-13
線圈參數 額定控制電源電壓UsV 24、48、110、220、380 48、110、220、380
吸合電壓 0.8-1.10Us
釋放電壓 0.20-0.75Us(直流控制0.1-70%Us)
線圈功率 VA 吸合 550 800 1200 1200 1250 1650 2600
保持 45 55 13 20 24 22 44
吸合時間 ms 23-35 20-35 30-65 40-75 40-80 50-100
釋放時間 ms 5-15 7-15 100-170 100-170 100-200 130-230
線圈功耗 w 12-16 18-24 12 14 18 20 40

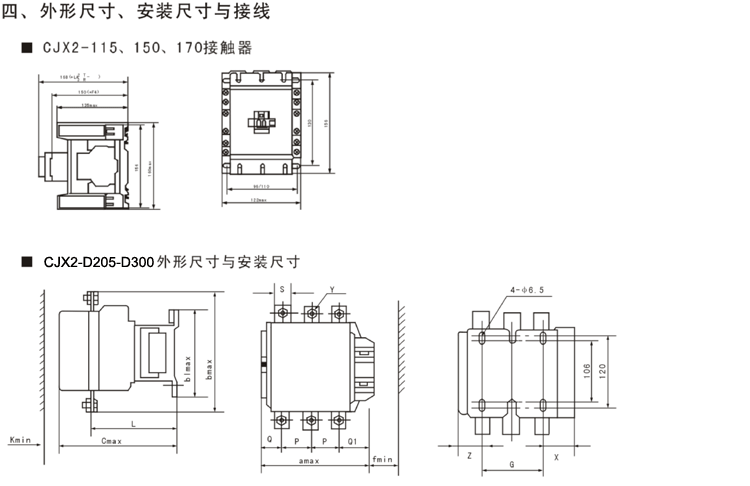

CJX2-D系列交流接觸器安裝尺寸

產品型號 amax bmax blmax cmax G L P Q Q1 S X Z Y fmin kmin
CJX-D205 171 197 137 181 80±0.8 113.5 48 22 52 25 59.5 29 M6x30 133 40
CJX-D245 204 203 145 213 96±1.1 141 48 39 66.5 25 61 44.5 M6x30 146 50
CJX-D300 213 206 145 219 96±1.1 145 48 43 74 25 67 50.5 M6x30 146 60

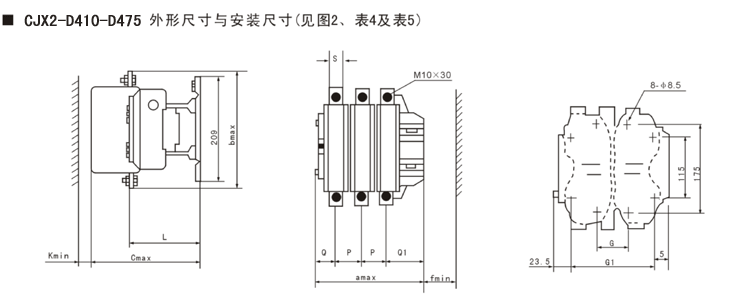

CJX2-D系列交流接觸器外形及安裝尺寸1

產品型號 amax bmax cmax fmax kmax S J L P Q Q1
CJX-D410 213 206 219 146 70 25 19.5 145 48 43 74
CJZ-D475 233 238 232 150 70 30 39.5 146 55 46 77


產品型號 尺寸號 名義值 max min
CJX2-D410 G 80 102 66
G1 180 192 156
CJX2-D475 G 80 120 66
G1 180 210 156

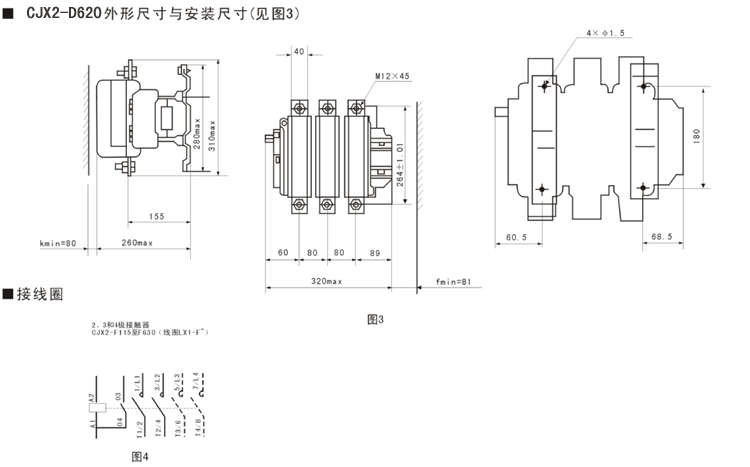

CJX2-D系列交流接觸器外形及安裝尺寸2

接線端子連接導線能力

接觸器型號 主電路連接能力 輔助和控制電路
銅導線 銅排 軟線mm 2 硬線mm 2
根數 導線截面 mm 2 根數 尺寸 mm 1 2 1 2
CJX-D115 1 95 2 20x3 2.5 4
CJX-D150 1 120 2 25x3
CJX-D185 1 150 2 25x3
CJX-D205 1 185 2 32x4
CJX-D245 1 240 2 32x4
CJX-D300 1 240 2 30x5
CJX-D410 2 150 2 30x5
CJX-D475 2 240 2 50x5
CJX-D620 / / 2 60x5


CJX2-D系列交流接觸器相關要求圖

產品型號 CJX-D205 CJX-D245 CJX-D300 CJX-D410 CJX-D475 CJX-D620
線圈電壓規格及代號 LX-D205/024 LX-D245 LX-D300 LX-D410 LX-D475 LX-D620/
LX-D205/048 LX-D245/048 LX-D300/048 LX-D410/048 LX-D475/048 LX-D620/048
LX-D205/110 LX-D245/110 LX-D300/110 LX-D410/110 LX-D475/110 LX-D620/110
LX-D205/220 LX-D245/220 LX-D300/220 LX-D410/220 LX-D475/220 LX-D620/220
LX-D205/380 LX-D245/380 LX-D300/380 LX-D410/380 LX-D475/380 LX-D620/380


CJX2-D系列交流接觸器

CJX2-D系列交流接觸器
