100S角式隔膜式排泥閥產品詳細說明：

100S角式排泥閥內部具有特殊強化隔膜片、不銹鋼彈簧等組成。具有開啟快，關閉壓力低等優點，經由外部液動（氣動）控制管路，集中控制，啟閉主閥作用等特點。100S排泥閥主要適用于水廠、水處理廠，做為排除水池內泥沙及污物。

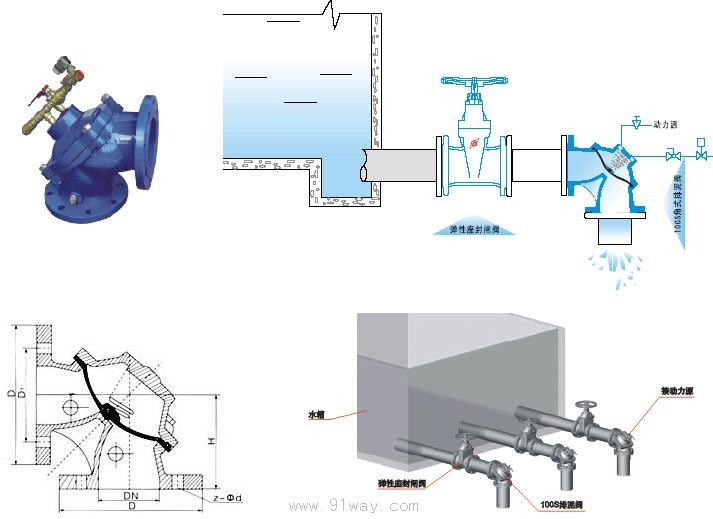

圖片、結構圖、安裝示意

100S角式隔膜式排泥閥外形尺寸： (法蘭連接尺寸符合GB4216）

稱通徑DN（mm)|尺寸|型號	H7B100S-0.6、HB100S-0.6
	H	D	D1	z-Φd
80	140	195	160	4-18
100	150	215	180	8-18
150	185	280	240	8-23
200	245	335	295	8-23
250	340	395	350	12-23
300	395	445	400	12-23

100S角式隔膜式排泥閥主要零件材料：

零件名稱	閥體、閥蓋	閥瓣、彈簧	簿膜
材料	鑄鐵	不銹鋼	尼龍強SX橡膠

技術參數
1、公稱壓力：1.0Mpa、1.6Mpa
2、殼體試驗壓力MPa：1.5、2.4
3、密封試驗壓力MPa：1.1、1.76
