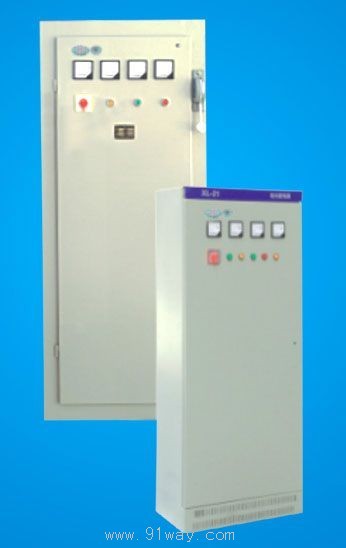

XL-21系列動力配電柜產品詳細說明：

XL-21系列動力配電柜適用范圍

XL-21系列動力配電柜適用于發電廠及工礦企業中，在交流電壓就500V及以下的三相四線或三相五線系統作動力配電之用。XL-21型低壓動力配電箱系戶內裝置靠墻安裝，屏前檢修。

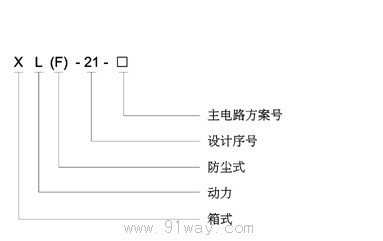

型號含義

XL-21系列動力配電柜安裝尺寸

型號	箱體尺寸（寬×高×深）(mm)
XL-21	700×1500×370
	700×1700×370
	800×1800×370
	600×1800×370
	600×1600×370
	600×1300×370
	600×1500×370
	800×1700×370

產品結構
XL（F）-21型低壓動力配電柜系戶內靠墻安裝，單面前開門的配電裝置，其基本結構采用鋼板彎制及角鋼焊接而成，也可用型材組裝，前右側可裝設刀開關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按鈕，批示燈及顯示儀表，打開箱后，配電箱內部設備合力為敞露便于檢修維護。

本配電箱裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器和熱繼電器。門與殼體均焊有接地螺釘，確保殼體與地連接可靠。
