概述

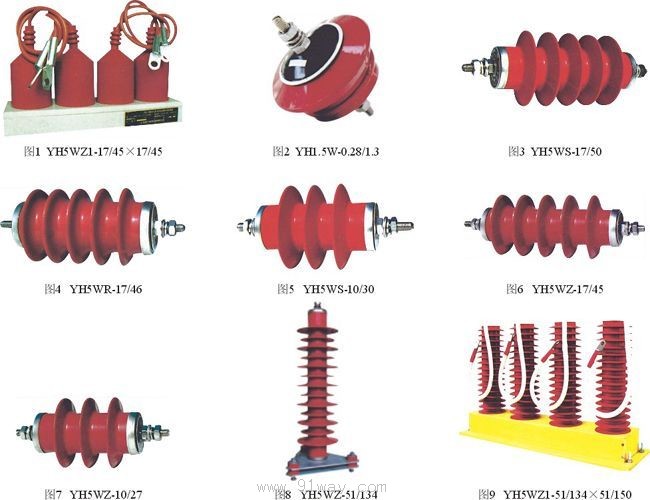

YH系列0.28kV~51kV復合外套交流無間隙金屬氧化物避雷器是用于保護0.22kV~35kV交流電力系統輸變電設備免受雷電及操作過電壓損害的重要保護電器。

型號說明及結構

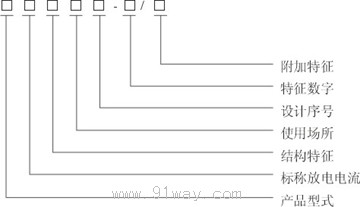

型號含義
產品型式：Y-瓷外套金屬氧化物避雷器；YH-復合外套金屬氧化物避雷器。標稱放電電流：表示金屬氧化物避雷器的標稱放電電流，單位為kA
結構特征：W-無間隙；C-有串聯間隙；B-有并聯間隙使用場所：S-用于配電；Z-用于電站；R-用于保護電容器組；D-用于電機
注：對于低壓系統、旋轉電機、變壓器、電機中性點保護的避雷器及中性點直接接地的
避雷器，均不表示。特征數字：由兩部分組成，斜線上方為避雷器的額定電壓，單位為kV，斜線下方為避雷器標稱放電電流下的殘壓，單位為kV。對于三相組合式避雷器，特征數字由兩組特征數字組成，第一組為相—地特征數 字，第二組為相—相特征數字，兩組特征數字用“X”相連。若兩組特征數字相同，則用“特征數字×2”表示。
附加特征：G—高原型；W—防污型；K—抗震型。
運行條件
1. 正常運行條件
安裝地點：戶內、外；
環境溫度：-40~+40℃；
海拔高度不超過1000m；
交流電源的頻率：48~62Hz;
長期施加在避雷器端子間的工頻電壓不超過其持續運行電壓；
地震烈度7度及以下地區。
2. 非正常運行條件
除3.1條件的運行條件皆為非正常運行條件，避雷器的使用須經供需雙方協商。
產品特點
優異的保護性能
由于采用具有優異非線性伏-安特性的金屬氧化物電阻片，使得陡波沖擊殘壓、雷電沖擊殘壓、操作沖擊殘壓的保護裕度接近一致，使系統的絕緣配合更加合理、保護性能更加優異；
強的通流能力
由于采用具有較高通流能力的電阻片，使其2ms方波、4/10μs大電流及工頻過電壓耐受能力大為增強，能量吸收能力相應提高，
從而提高了保護的可靠性；
良好的密封性能
由于復合外套采用整體模壓技術，且避雷器主體部分無空氣隙，從而根本上解決了避雷器運行中外界環境對其的影響；優良的耐污及抗老化能力
由于采用憎水性強、耐氣候性能優的復合外套以及具有長期老化性能穩定的電阻片，使得避雷器具有較強的防污及抗老化能力，從
而提高了其長期運行的可靠性。
規格和主要技術參數
0.28kV~51kV復合外套交流無間隙金屬氧化物避雷器的性能符合IEC 60099-4《交流無間隙金屬氧化物避雷器》、GB11032-2000《交流無間隙金屬氧化物避雷器》、JB/T8952-1999《35kV及以下交流系統用復合外套無間隙金屬氧化物避雷器》等標準要求，避雷器的規格和主要技術參數見表1~表5。

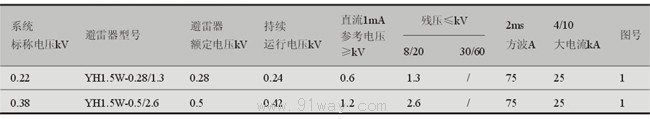

表1 0.28kV~0.5kV低壓配電型避雷器主要技術參數

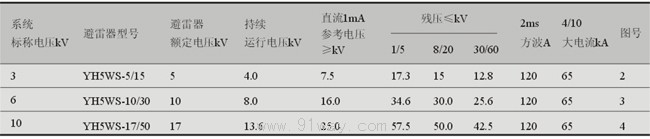

表2 5kV~17kV配電型避雷器主要技術參數

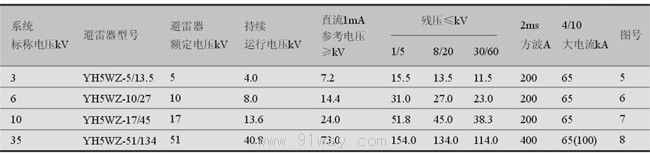

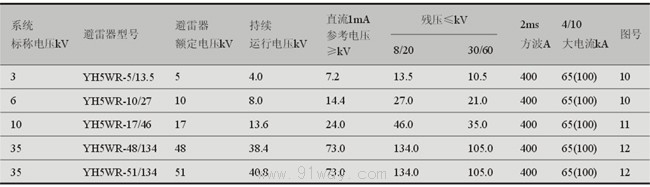

3 5kV~51kV電站型避雷器主要技術參數

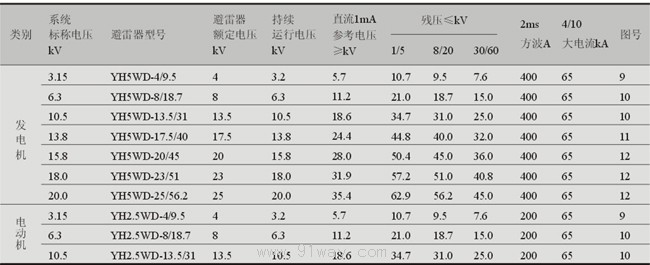

表4 4kV~25kV電機型避雷器主要技術參數




表5 5kV~51kV并補電容器型避雷器主要技術參數



* 如有更高要求，由供需雙方協商。

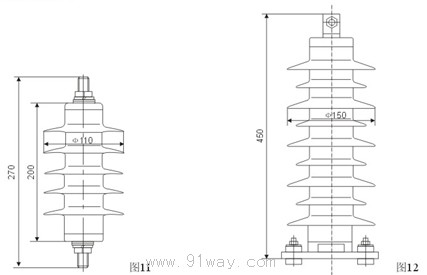

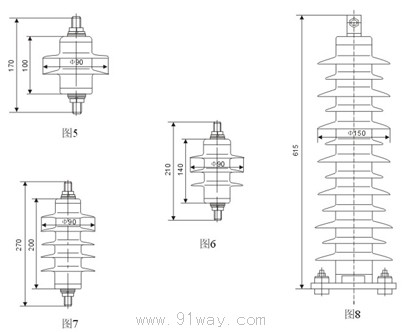

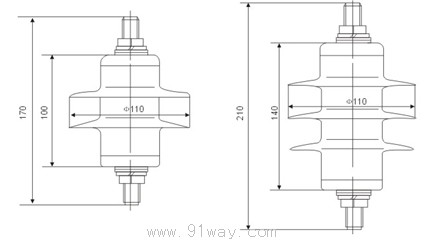

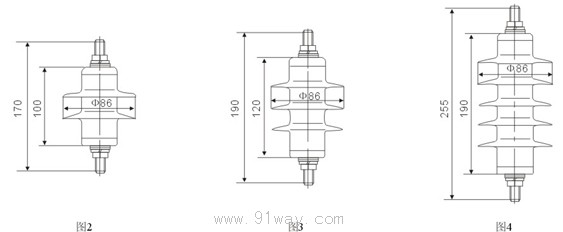

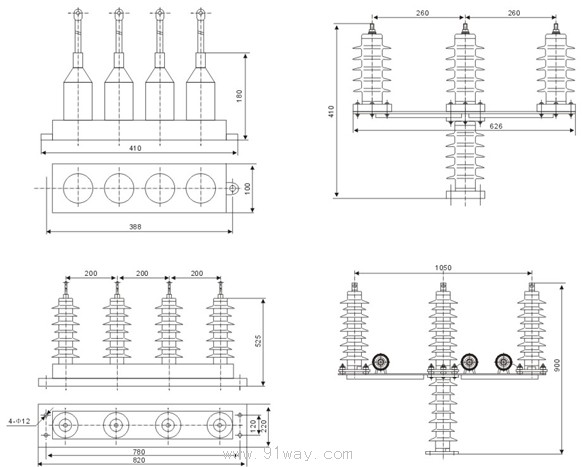

3-35kV交流系統用三相組合式復合外套金屬氧化物避雷器

概述
3-35kV交流系統用三相組合式復合外套金屬氧化物避雷器，是適用于3-35kV電力系統由于頻繁操作引起的相-相、相-地間的過電壓，使輸變電設備免受操作電壓的損害。
產品分無間隙和有串聯間隙兩種類型。
三相組合式過電壓保護器的發展是隨著單只避雷器技術的發展而變化的。1976年由瑞典引入我國。當時避雷器中使用的是碳化硅閥片與間隙串聯，組合式避雷器也為碳化硅閥片與間隙串聯。這種結構的避雷器存在下列弊端：
1. 放電分散性大；
2. 伏安特性差，沖擊系數大；
3. 存在滅弧問題。
1983年我國引進國外先進的氧化鋅避雷器制造技術，氧化鋅閥片制造水平已達到國際先進水平。氧化鋅閥片非性線性能、耐老化性能、熱穩定性能優異，無間隙氧化鋅避雷器已取代有串聯間隙碳化硅避雷器，相應的有間隙組合避雷器也就發展為無間隙組合式氧化鋅避雷器，無間隙三相組合式氧化鋅避雷器是相—相、相—地間過電壓保護的最佳產品。建議用戶選擇三相組合式地間隙氧化鋅避雷器。
產品特點
保護方式
由于采用四個元件星形連接組成，它可以同時保護相—相、相—地過電壓，一臺可以起到3臺相—相和3臺相—地避雷器的作用。
優異的保護性能
由于采用具有優異非線性伏-安特性的金屬氧化物電阻片，使得陡波沖擊殘壓、雷電沖擊殘壓、操作沖擊殘壓的保護裕度接近一致，使系統的絕緣配合更加合理。
避雷器規格和主要技術參數
三相組合式復合外套無間隙金屬氧化物避雷器的性能完全符合GB11032-2000《交流無間隙金屬氧化物避雷器》標準要求，避雷器的規格和主要技術參數見表6。
三相組合式復合外套有串聯間隙氧化物避雷器性能符合GB11032-2000、ZBK49005-90標準。
避雷器的規格和主要技術參數見表7。

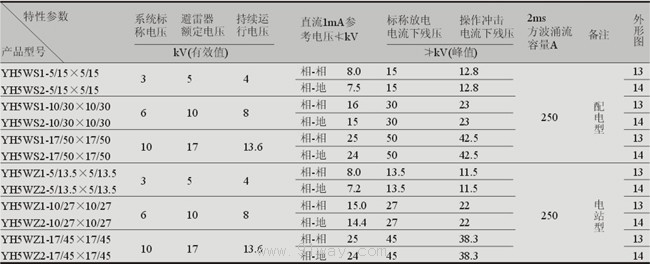

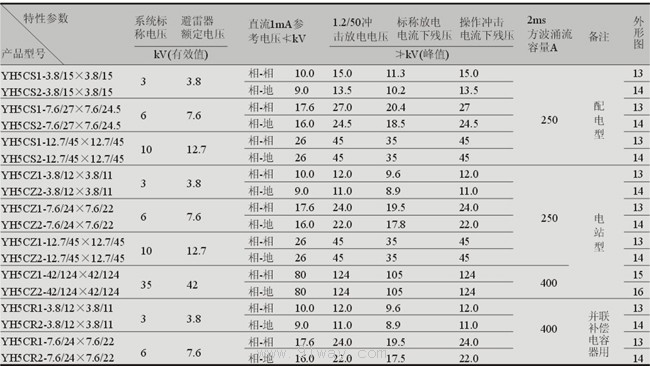

表6 三相組合式復合外套無間隙金屬氧化物避雷器

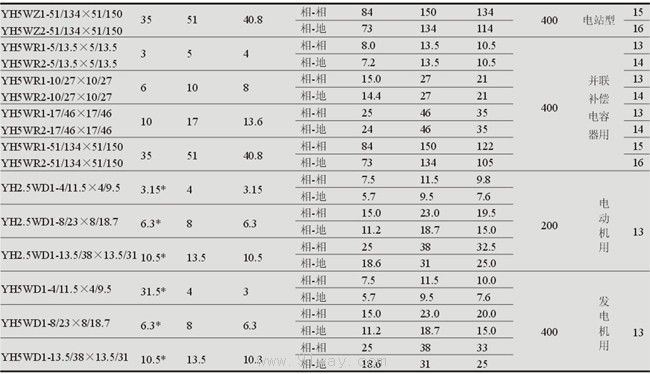

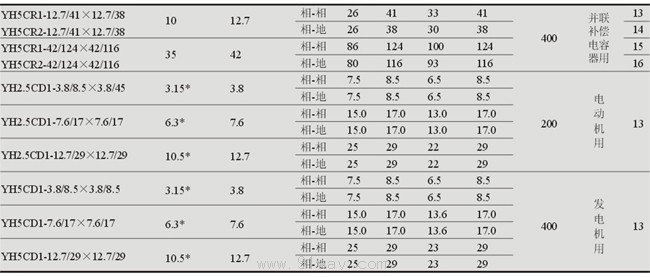

續表



表7 三相組合復合式外套有串聯間隙金屬氧化物避雷器



續表



注：帶*號參數表示電機額定電壓。
