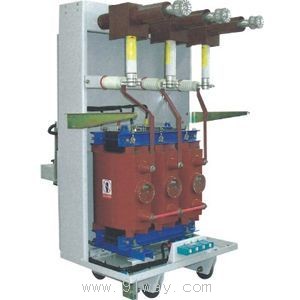

YC1-12型系列變壓器手車適用于額定電壓12kV及以下交流50Hz的電力系統中，是與GZS1 (KNY28A-12) 相配套的產品，該手車為落地式，性能不僅符合GB11022-89《高壓開關設備通用技術條件》，也符合GB6450和GB10228-97及相關的IEC186標準要求，具有技術性能可靠、結構簡單、安裝調試方便等優點。

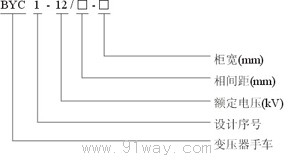

YC1-12型系列變壓器手車型號及含義



正常使用條件
1. 環境溫度不高于+40℃，不低于-25℃ (允許在-30℃時儲運)；
2. 海拔高度≤1000m；
3. 空氣相對溫度日平均不大于95%，月平均不大于90%。
4. 地震烈度不超過8度；
5. 使用場所無水蒸汽、易燃、易爆、嚴重污穢、化學腐蝕以及劇烈震動。

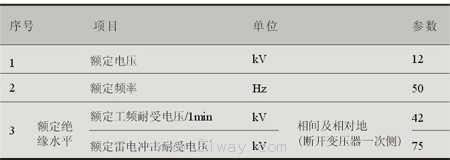

YC1-12型系列變壓器手車主要技術參數



產品主要結構及工作原理
1. 工作原理
該手車為落地式，進柜時將車輪對準柜體底板上的導軌直接推入柜中，在推進過程中，手車上的左右兩彎板將活門挑起，動觸頭插入靜觸頭上，當動觸頭到位時，手車上的定位銷自動插入柜體的定位孔中，完成手車進柜，當要將手車推出柜體時，先用腳踩下腳踏板，解除定位后，將手車拉出，同時柜體上的活門關閉，完成手車退出。
2. 主要結構

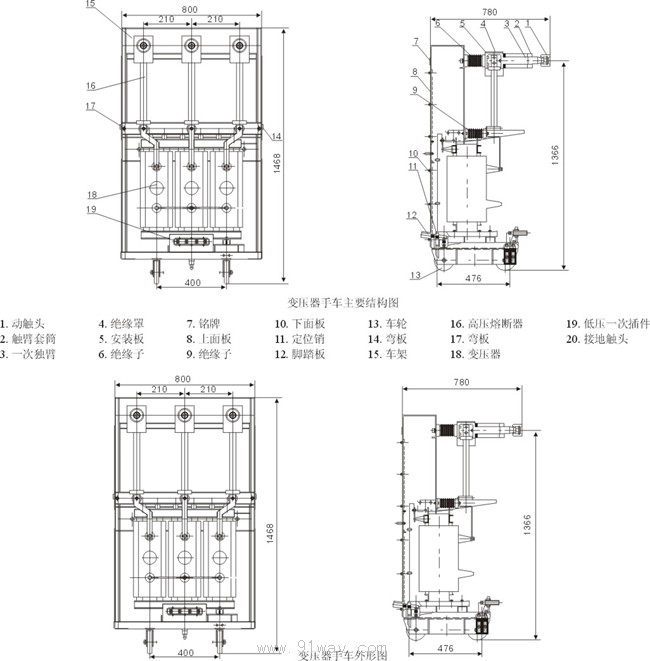

附圖是電壓互感器的主要結構示意圖，變壓器選用SC9干式變壓器。

外形結構及安裝尺寸圖
