CS11H-16C自由浮球式疏水閥產品詳細說明：

CS11H-16C自由浮球式疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。工作原理 ：自由浮球式疏水閥根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。

結構特點
1、能連續排水、性能穩定、排水量大、漏水量小。
2、能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
3、有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。 自由浮球式疏水閥主要零件材料：

主要零件	材料
閥體	碳鋼
閥蓋	碳鋼
閥座	不銹鋼
過濾器	不銹鋼l

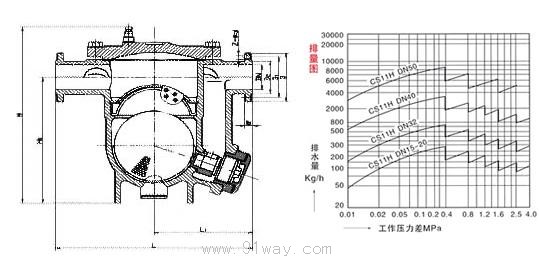

自由浮球式疏水閥主要外形及連接尺寸 ：

尺寸	型號	CS11H-16C
	口徑 DN	15	20	25	32	40	50
	L	150	150	150	270	280	290
	H	195	195	195	250	290	300
	H1	103	103	103	108	108	108

CS11H-16C自由浮球式疏水閥主要外形及連接尺寸：

產品型號	口徑	尺寸
	DN	L	H	D	D1	D2	b	f	Z-φd
CS41H- 16 C-B 25 40	15	195	165	95	65	45	14	2	4-φ14
	20	195	170	105	75	55	14	2	4-φ14
	25	215	195	115	85	65	14	2	4-φ14
CS41H- 16 C-D 25 40	25	270	215	115	85	65	14	2	4-φ14
	32	270	220	135	100	78	16	2	4-φ18
	40	280	260	145	110	85	16	3	4-φ18
	50	290	270	160	125	100	16	3	4-φ18
CS41H- 16 C-F 25	50	410	350	160	125	100	16	3	4-φ18
	65	410	350	180	145	120	18	3	4-φ18
	80	430	390	195	160	135	20	3	8-φ18
	100	430	410	215	180	155	20	3	8-φ18
	150	480	510	280	240	210	24	3	8-φ23
CS41H- 16 C-G 25	80	550	390	195	160	135	20	3	8-φ18
	100	550	410	215	180	155	20	3	8-φ18
