H71W、H71H對夾升降式止回閥產品詳細說明：

H71W、H71H止回閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力�。籋71W、H71H止回閥流道通暢，流體阻力�。粍�(dòng)作靈敏，密封性能好。

H71W、H71H對夾升降式止回閥主要技術參數 :

型號	公稱壓力	試驗壓力		工作溫度	適用溫度
		殼體	密封
H71H-16Q	1.6	2.4	1.76	≤235℃	水、蒸氣、油品等
H71H-25Q	2.5	3.75	2.75	≤235℃
H71W-25H				≤300℃
H71W-25P				≤200℃	硝酸等腐蝕性介質
H71W-40H	4.0	6.0	4.4	≤300℃
H71W-40P				≤200℃	水、蒸氣

H71W、H71H對夾升降式止回閥主要零件材料 :

型號	閥門	閥瓣	彈簧
H71H-16Q H71H-25Q	QT400-15	25	50CrVA
H71W-25H H71W-40H	2Cr13	1Cr13	1Cr18Ni9
H71W-25P H71W-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

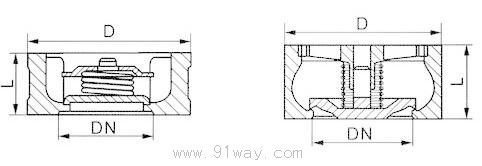

H71W、H71H對夾升降式止回閥主要外形尺寸 :

公稱通徑	L	D			公稱通徑	L	D
		1.6	2.5	4.0			1.6	2.5	4.0
15	25	48	48	48	80	71	140	140	140
20	31.5	58	58	58	100	80	160	165	165
25	35.5	68	68	68	125	110	190	195	195
32	40	80	80	870	150	125	215	225	225
40	45	90	90	90	200	160	270	285	390
50	56	105	105	105	250	200	330	340	350
65	63	125	125	125	300	250	385	400	415
