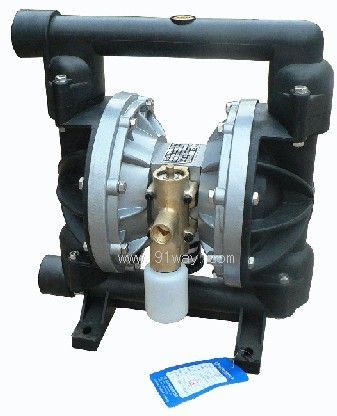

QBY系列氣動隔膜泵產品詳細說明：

QBY系列氣動隔膜泵用途
1、泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等；
2、泵吸油漆、顏料、膠水、粘合劑等；
3、泵吸各種瓦、瓷、磚器及陶器釉漿等；
4、泵吸各種磨料、腐蝕劑、清洗油垢等；
5、泵吸各種污水、水泥灌漿及灰漿等；
6、泵吸各種強酸、強堿、強腐蝕液體等；
7、泵吸各種強酸、強堿、強腐蝕液體等；
8、作為各種固液公離設備的前級送壓裝置。

QBY系列氣動隔膜泵性能參數表

型號	流量 (m3/h)	揚程 (m)	出口壓力 (kgf/cm2)	吸程 (m)	最大允許能 過顆粒直徑 (mm)	最大供氣壓力 (kbf/cm2)	最大供氣消耗量 (m3/min)	材料
								鋁合金	不銹鋼	鑄造鐵	增強聚丙烯
QBY-10	0～0.8	0～60	6	5	1	7	0.3	★	★	★	★
QBY-15	0～1	0～60	6	5	1	7	0.3	★	★	★	★
QBY-25	0～2.4	0～60	6	7	2.5	7	0.6	★	★	★	★
QBY-40	0～8	0～60	6	7	4.5	7	0.6	★	★	★	★
QBY-50	0～12	0～60	6	7	8	7	0.9	★	★	★	/
QBY-65	0～16	0～60	6	7	8	7	0.9	★	★	★	/
QBY-80	0～24	0～60	6	7	10	7	1.5	★	★	★	/
QBY-100	0～30	0～60	6	7	10	7	1.5	★	★	★	/

注：★－  有       ∕  －無

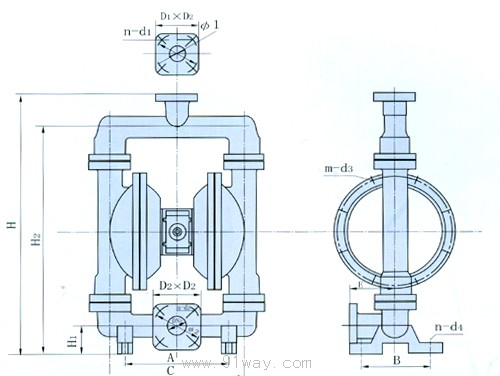

外形及安裝尺寸

型號	A	B	D1	D2	C	H	H1	H2	DN1	DN2	n-d1	n-d2	m-d3	Φ1	Φ2	E	n-d4	進氣 口外 徑	重 量 (kg)
QBY-10	156	/	/	/	156	254	40	235	G3/8"	G3/8"	/	/	6-Φ9	/	/	/	2-Φ9	8	7
QBY-15	156	/	/	/	156	254	40	235	G1/2"	G1/2"	/	/	6-Φ9	/	/	/	2-Φ9	8	10
QBY-25	210	160	/	/	335	420	35	370	1"	/	4-Φ11	4-Φ11	8-Φ9	/	/	60	4-Φ12	10	25
QBY-40	220	160	90	100	278	610	78	540	40	32	4-Φ13.5	4-Φ13.5	8-Φ9	90	100	96	4-Φ12	10	50
QBY-50	340	230	110	110	420	802	70	690	50	50	4-Φ13.5	4-Φ13.5	8-Φ11	110	110	145	4-Φ17.5	12	120
QBY-65	340	230	130	130	420	802	70	690	65	65	4-Φ13.5	4-Φ13.5	8-Φ11	130	130	145	4-Φ17.5	12	120
QBY-80	340	240	150	150	450	950	90	850	80	80	4-Φ17.5	4-Φ17.5	8-Φ14	150	150	160	4-Φ17.5	14	300
QBY-100	340	240	170	170	450	950	100	850	100	100	4-Φ17.5	4-Φ17.5	8-Φ14	170	170	170	4-Φ17.5	14	300
