TBBX型高壓電機無功就地補償裝置與3、6、10kV高壓異步電動機并聯連接，向高壓電動機提供勵磁所用的無功電流，以改善功率因數，減輕配電變壓器的負荷，降低線路和變壓器的損耗，提高變配電設備的效能。

結構型式
高壓異步電動機就地補償裝置結構型式有如下兩種：

TBBX1型
本裝置與電動機固定連接，共用一個開關投切。裝置中電容器在運行電壓下的無功電流Ic應不大于電動機的空載電流l0。

TBBX2型
本裝置與電動機可分離，運行時電動機與本裝置并聯運行。電動機從電網中脫開時，與電動機并聯的本裝置也同時通過真空開關與電機分離。運行狀態下，裝置中電容器的無功電流lc可大于l0。，但不應大于電動機運行電壓下所需的無功電流，

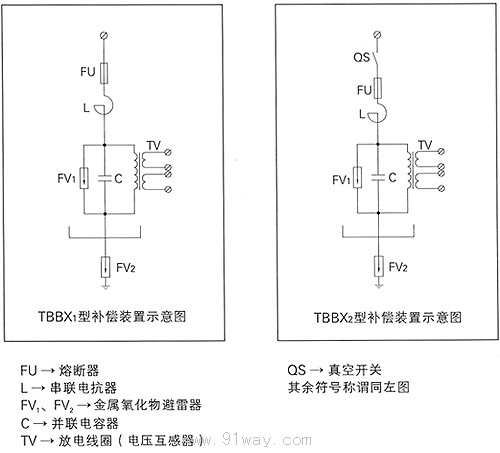

l1· 避免出現無功倒送。其主要接線見下圖。

表計安裝
裝置裝設帶電顯示、電磁鎖，也可按用戶要求增裝表計、報警器等。

柜體
裝置為金屬封閉式柜式，柜體接地，外殼不帶電。

性能特點
正確補償
可根據不同電動機的性能參數，設置適當?shù)难a(bǔ)償容量，使功率因數提高到0.90以上，且能避免出現過補償。

限制涌流
合閘時電容器支路可能產生高倍的涌流，本裝置設有串聯電抗器，可將合閘涌流限制在安全的范圍內。

設置保護
保證電容器安全可靠運行，本裝置設置了如下保護：

熔絲保護
電容器在運行過程中發生極間故障和極對地短路時熔絲可靠動作，并可通過發信裝置使斷路器動作。

開口三角電壓保護
放電線圈的二次接成開口三角，當電容器極間局部發生故障，就會產生零序電壓，驅動繼電保護裝置。

操作過電壓保護
在電容器極間和中性點對地裝設了金屬氧化物避雷器，以抑制投切開關的操作過電壓，防止其對電容器造成危害。

抑制自激
對于TBBX1型， 電動機一電容器并聯回路從電網脫開后，由于電機轉動的慣性，會發生自激勵發電現象。裝置中裝設的串聯電抗器和電容器專用放電圈可盡快抑制這種現象，避免對回路電器造成危害。

對于TBBX2型， 由于電動機從電網脫開時， 電容器已與電動機分離，所以不存在自激發電現象。

防止諧波放大
針對高壓電動機可能產生諧波這一問題，通過測量、計算，可以采取適當措施防止高次諧波的放大，以確�；芈冯娖鬟\(yùn)行安全，且防止電網受到諧波侵害。
