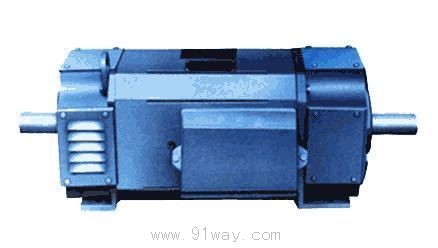

ZSN4系列水泥回轉窯主傳動直流電動機產品詳細說明：

一、特點和用途
ZSN4系列直流電機事我公司在Z4系列直流電機的基礎上，根據水泥回轉窯主傳動的工況特點，而開發的專用系列品種。

本系列電機采用八角形結構，定子空間利用率高。定子磁軛為疊片式，能承受脈動電流與電流急劇變化之工況，電機適應三相全控橋式整流電源，以及不外接直流平波電抗器長期工作。新穎的F級絕緣結構，保證了絕緣的穩定性和散熱良好。根據水泥回轉窯的特定工況，進行設計制造，使電機的起動力矩可達到額定力矩的2.5倍。采用管道通風或空-水冷卻器的冷卻方式，使電機能在粉塵較大的惡劣環境中，安全可靠的運行。

ZSN4系列水泥回轉窯主傳動直流電動機性能符合國家GB755-2000《旋轉電機定額和性能》，也可按國際標準IE34-1要求考核，電機的安裝尺寸除“B”尺寸之外，均符合IEC72國際標準。

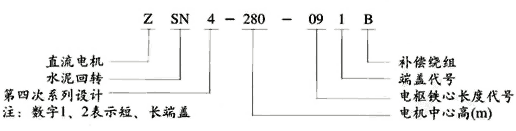

二、型號說明


三、ZSN4系列水泥回轉窯主傳動直流電動機性能
1．技術數據表中數據應按下列使用條件工作：
a.海拔不超過1000m
b.進入電機的初級冷卻介質溫度，不超過40℃
c.電機為連續工作制（S1）
d.電機電樞回路和勵磁可由靜止整流電源供電，也適應由直流發電機供電。
e.對管道通風冷卻的電機，其風量、風壓需滿足下表的規定，進風口在電機非換向器側端蓋上。

機座號	風量（m3/t）	靜壓（Pa）
ZSN4-225	2880	1400
ZSN4-250	3000	1400
ZSN4-280	4000	1600
ZSN4-315	4680	1600
ZSN4-355	5200	1600

2．電機絕緣等級為F級。
3．電機的標準電壓為440V，勵磁電壓為180V�？梢愿鶕�(jù)用戶要求派生出其它電壓等級和勵磁電壓等級。
4．為確保勵磁系統絕緣可靠，在斷開勵磁回路，需在勵磁繞組二端并聯一個釋放電阻，以防止自感電勢。在標準勵磁電壓時，其值約為7倍勵磁繞組電阻（冷態），勵磁電壓高于標準電壓時，并接釋放電阻可小于七倍，反之大于七倍。
5．ZSN4-225機座電機帶串繞組，其他機座號均帶補償繞組。
四、結構特點
1．電機的冷卻方式和外殼防護等級見下表：

冷卻方式	單管風（IC17）	雙管風（IC37）
防護等級	IC23S	IP44

2．電機的安裝形式：臥式底腳安裝（IMB3）。電機可制造成雙軸或單軸伸，單軸伸電機可在非傳動端裝配測速元件（測速發電機、光電編碼器）和其他相應的附件。
3．根據需要電機定子繞組可埋置過熱保護元件。
五、訂貨說明
訂貨時請注明電機型號、功率、電壓、轉速、結構形式、勵磁電壓、出線盒、位置及需裝配成套的附件（測速元件、過熱保護元件）的型號和數量，如需要濕熱型請在原型號后面加注“TH”。

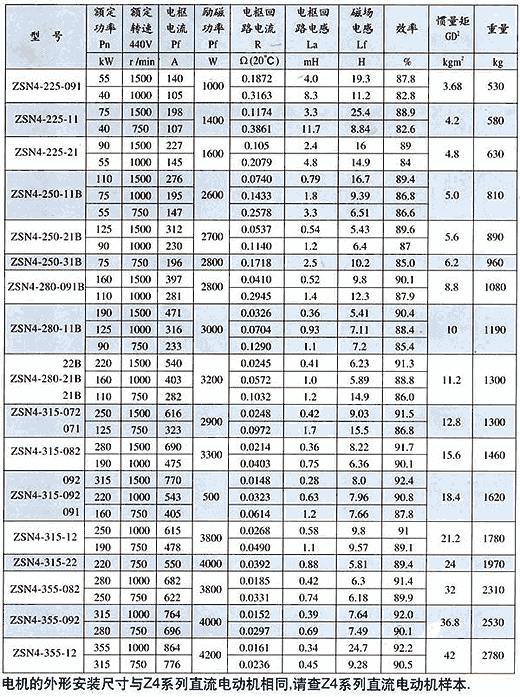

六、技術數據表

ZSN4系列水泥回轉窯主傳動直流電動機
