Q944F電動三通球閥產品詳細說明：

Q944F電動三通球閥

法蘭 UNI2223 PN16 DIN2501 由于三個端口密封完好，它使流體可以向各個方向流動。
工作溫度: -20℃ 至+160℃
工作壓力: 見圖
流體范圍： 空氣、水、氣體、石油和石化產品、腐蝕性介質
表面處理: 拋光
閥門頭規格ISO5211

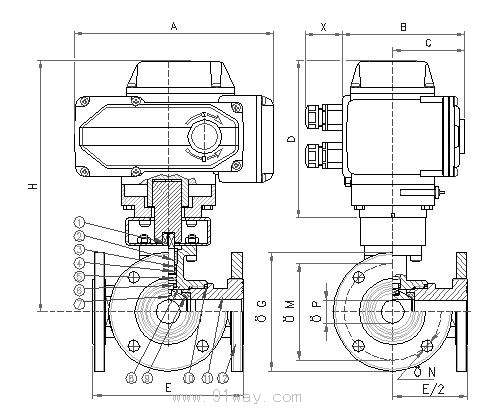

Q944F電動三通球閥零部件材料 ：

1) 軸 Shaft	不銹鋼 ANSI316	1.4401	UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut	不銹鋼 ANSI304	1.4301	UNIX5CrNi 18 10
3) 壓緊環型螺母 Gland nut ring	不銹鋼 ANSI304	1.4301	UNIX5CrNi 18 10
4) 頂部密封環 至p tight ring	聚四氯乙烯 P.T.F.E.
5) O環 O-Ring	氟橡膠 VITON
6) 墊圈 Washer	聚四氯乙烯 P.T.F.E.
7) 密封圈 Seals	聚四氯乙烯 P.T.F.E.
8) 閥體 Body	不銹鋼 ANSI316	1.4408
9) 球閥 Ball	不銹鋼 ANSI316	1.4401	UNIX5CrNiMo 17 12
10) 頂部密封 End sealings	聚四氯乙烯 P.T.F.E.
11) 端部 End	不銹鋼 ANSI316	1.4408
12) 法蘭 Flange	不銹鋼 ANSI316	1.4408

Q944F電動三通球閥尺寸表：

DN	mm.	10	15	20	25	32	40	50	65
內螺紋尺寸	GAS	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"	2"1/2
通徑	mm.	10	15	20	25	32	40	50	65
P. 閥門		PN40	PN40	PN40	PN40	PN40	PN40	PN25	PN25
A	mm.	207,5	207,5	207,5	207,5	256,5	256,5	256,5	256,5
B	mm.	122,5	122,5	122,5	122,5	156,5	156,5	156,5	156,5
C	mm.	68	68	68	68	94	94	94	94
D	mm.	163,5	163,5	163,5	163,5	185	185	185	185
X	mm.	44	44	44	44	44	44	44	44
E	mm.	120	130	140	150	180	200	220	240
ΦG	mm.	90	95	105	115	140	1450	165	185
ΦM	mm.	60	65	75	85	100	110	125	145
ΦN	mm.	14/4	14/4	14/4	14/4	18/4	18/4	18/4	18/4
H	mm.	249,5	252,5	260	264,5	304,5	312	275,5	284,5
T. of cycle 50/60 Hz	s.	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5
重量	Kg.	8,1	8,6	10,1	11,5	20,5	23,7	28	32,6
