Q971F電動對夾式球閥產品詳細說明：

法蘭: UNI2223 和 2229 PN16 DIN2501 BL.1 　UNI(PN25-40-64-100)根據要求發貨 不銹鋼ANSIB16.5 - 不銹鋼ANSIB16.10 (150 RF, 300 RF, 600 RF)

通用規格: BS 5351 ("防火" 根據要求遵循BS 6755 )
工作溫度: -20℃ 至+150℃ (+200℃ 特殊密封)
工作壓力: PN16, PN25 - PN40 - PN64 （根據要求發貨 ）
流體范圍：空氣、水、氣體、石油和石化產品、腐蝕性介質。
帶保溫套的閥門根據要求發貨

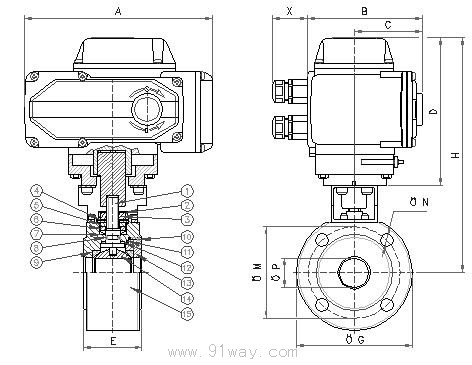

Q971F電動對夾式球閥零部件材料 ：

1) 軸 Shaft	不銹鋼 ANSI316	1.4401	UNIX5CrNiMo 17 12
2) 螺母夾 Nut holder	不銹鋼 ANSI304	1.4301	UNIX5CrNi 18 10
3) 防松螺母 Lock nut	不銹鋼 ANSI304	1.4301	UNIX5CrNi 18 10
4) 彈簧 Spring	不銹鋼 ANSI301	1.4310	UNIX12CrNi 17 07
5) 墊圈 Washer	不銹鋼 ANSI304	1.4301	UNIX5CrNi 18 10
6) 壓緊環型螺母 Gland nut ring	不銹鋼 ANSI304	1.4301	UNIX5CrNi 18 10
7) 頂部密封 至p sealing ＊＊	聚四氯乙烯 P.T.F.E.
8) O環 O-Ring ＊＊	氟橡膠 VITON
9) 密封圈 Seals	聚四氯乙烯 P.T.F.E.
10) O環 O-Ring	氟橡膠 VITON
11) 環型螺母密封 Ring nut sealing	聚四氯乙烯 P.T.F.E.
12) 底部密封 Bot至m sealing	聚四氯乙烯 P.T.F.E.
13) 環型螺母 Ring nut ＊	不銹鋼 ANSI316	1.4401	UNIX5CrNiMo 17 12
14) 球體 Ball ＊	不銹鋼 ANSI316	1.4401	UNIX5CrNiMo 17 12
15) 閥體 Body ＊	不銹鋼 ANSI316	1.4408
＊ 不銹鋼304按要求提供 ＊＊ DN125 - 150 聚四氯乙烯密封沒有O環。

Q971F電動對夾式球閥尺寸表：

訂貨號		M41516 F64	M41516 F65	M41516 F66	M41516 F67	M41516 L68	M41516 L69	M41516 L70	M41516 L71	M41516 P72
直徑	mm.	15	20	25	32	40	50	65	80	100
尺寸	mm.	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
通徑	mm.	15	20	25	32	40	50	65	80	100
A	mm.	207,5	207,5	207,5	207,5	256,5	256,5	256,5	256,5	381
B	mm.	122,5	122,5	122,5	122,5	156,5	156,5	156,5	156,5	242
C	mm.	68	68	68	68	94	94	94	94	137
D	mm.	163,5	163,5	163,5	163,5	185	185	185	185	234
X	mm.	44	44	44	44	44	44	44	44	44
E	mm.	35	38	42	50	60	70	95	118	140
ΦG	mm.	90	100	110	130	140	165	185	200	220
ΦM	mm.	65	75	85	100	110	125	145	160	180
ΦN	mm.	M 12/4	M 12/4	M 12/4	M 16/4	M 16/4	M 16/4	M 16/4	M 16/8	M 16/8
ΦR	GAS	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"
T. of cycle 50/60 Hz	s.	15 -12,5	15 -12,5	15 -12,5	15 -12,5	15 -12,5	15 -12,5	15 -12,5	15 -12,5	15 -12,5
H	mm.	234,5	237,5	243	249,5	295	302	325	335	395
重量	Kg.	6,7	7,3	7,9	9,3	15,4	15	19,7	29,3	44,9
